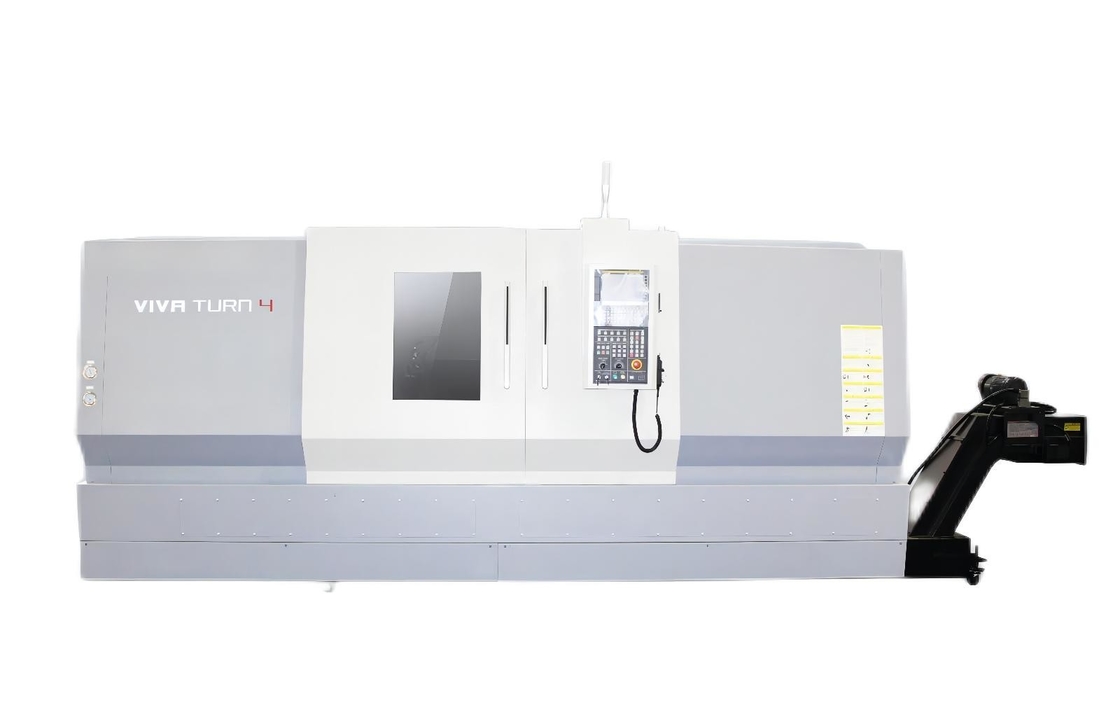

Horizontale schuine bed CNC draaibank T4S Hoge stijfheid 35 - 3000 tpm Spindelsnelheid
Productgegevens
| Productnaam: | Horizontale CNC van het Hellingsbed Draaibank | Maximale diameter van de schommel over het bed:: | ∅420mm |
|---|---|---|---|
| Maximale snijlengte:: | 160 mm | Maximale doorsnede:: | 160 mm |
| De diameter van het spindelgat:: | 62 mm | Maximale doorsnede van de staaf:: | 56 mm |
| Spindel snelheidsbereik:: | 6000 tpm | Hoofdmotor 15 minuten / continu:: | 11(7,5) kW |
| Standaardschokdiameter:: | 6inch | Standaard type gereedschapsturf:: | horizontale gereedschapsrevolver 8 stations |
| Markeren |
3000r/de Draaibank van Min Slant Bed CNC,Hoge het Bedcnc van de Starheidshelling Draaibank,Draaibank van het de Hellingsbed van ISO de Horizontale |
||
Productbeschrijving
Hoge bewerkingsprecisie T4S horizontale schuine bed CNC draaibank rijke configuratie
Structuurvoordelen
Hoge stijfheid:
Neem een 45° hoge stijfheid integrale schuine bed aan, alle gietstukken nemen eindige elementen optimalisatie aan, breed geleiderail oppervlak, elimineert effectief de trilling die optreedt bij het snijden van de machine, verhoogde betrouwbaarheid, eenvoudig onderhoud en kan blijvende en stabiele bewerkingskwaliteit verkrijgen.
Hoge precisie:
Elk onderdeel van de machine maakt gebruik van precisieonderdelen van bekende fabrikanten in binnen- en buitenland. Geavanceerd structureel ontwerp en perfecte procesmaatregelen maken de algehele lay-out compact, harmonieus en sterk, waardoor een hoge bewerkingsprecisie en langdurige precisiebehoud worden gegarandeerd.

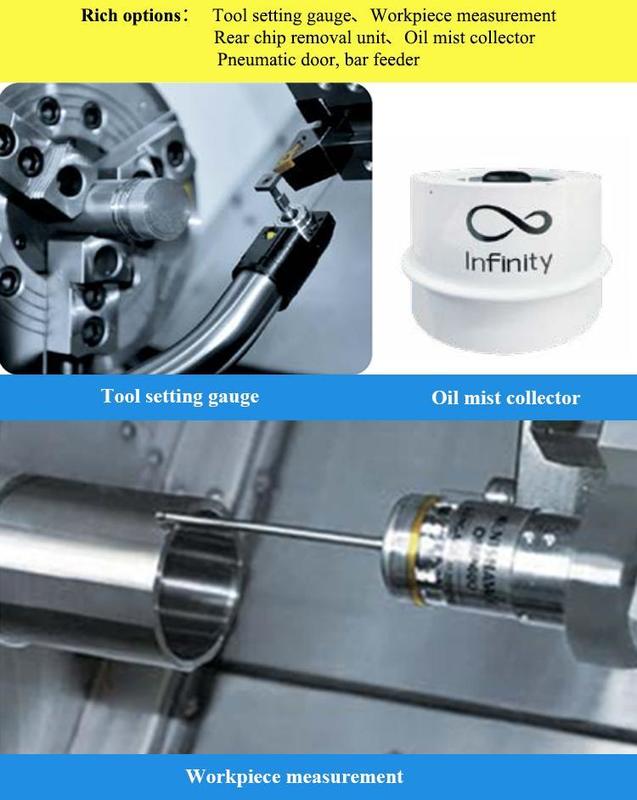

Rijke configuratie:
De machine kan worden geconfigureerd met een verscheidenheid aan modules om aan de verschillende behoeften van klanten te voldoen. De power messentoren kan worden geïnstalleerd als het draaicentrum, met een rijke configuratie, hoge kostenprestaties en gemakkelijkere verwerking
Belangrijkste Technische Parameters
| Items | Eenheid | T4S | |
| Maximale diameter van zwaai over bed | mm | ∅720/∅720/∅720/∅720 | |
| Maximale snijlengte | mm | 500/1000/1500/2500 | |
| Maximale snijdiameter | mm | 500 | |
| Maximale draaidiameter op de glijbaan | mm | 500 | |
| Spindelneus | A2-11 | ||
| Spindelgatdiameter | mm | 104 | |
| Maximale diameter van doorgaande stang | mm | 85 | |
| Spindelsnelheidsbereik | r/min/Nm | 35〜3000 | |
| Hoofdmotor 15 minuten / continu | kW | 22/30 | |
| Standaard klauwplaatdiameter | inch | 10 | |

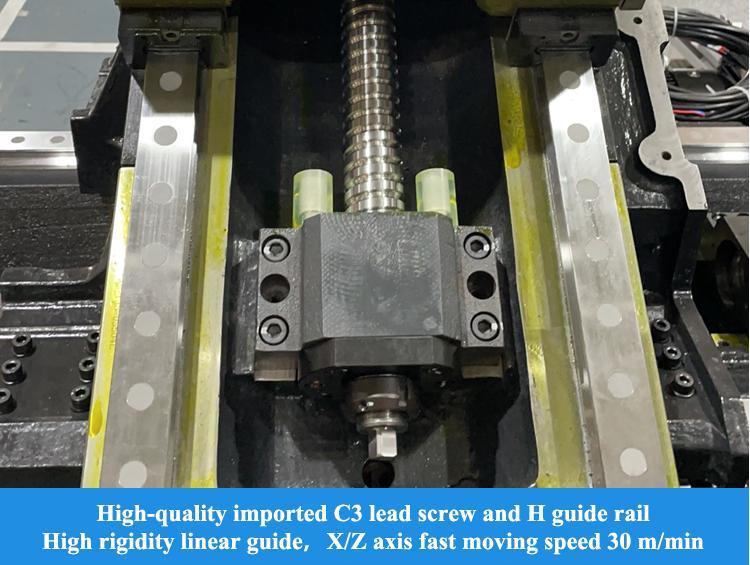

| X/Z-as snelle bewegingssnelheid | m/min | 30/30,30/30,30/20,30/12 | |
| X-as verplaatsing | mm | 280 | |
| Z-as verplaatsing | mm | 570/1070/1570/2570 | |
| Tegenkop spindelconus | Morse | 5# | |
| Tegenkop lichaamsslag | mm | 450/850/1200/2200 | |
| Tegenkop huls slag | mm | 150 (1000/1500/2500 specificatie) |
|
| Standaard gereedschapstorentype | horizontale gereedschapstoren 12 stations | ||
| Gereedschapsmaat | Extern gereedschap | mm | 25x25 |
| Boorstangdiameter | mm | ∅40 | |
| Bewerkingsnauwkeurigheid | IT6 | ||
| Positioneringsnauwkeurigheid | X-as | mm | 0.01 |
| Z-as | mm | 0.015/0.015/0.02/0.035 | |
| C-as | mm | ||
| Herhaal positienauwkeurigheid | X-as | mm | 0.005 |
| Z-as | mm | 0.007/0.007/0.013/0.02 | |
| C-as | mm | ||
| Max. werkbelasting | Schijftype | kg | 200 |
| As onderdelen | kg | 600;800 | |
| Machinegewicht | kg | 6000/7500/9500/12000 | |
| Machine lengte × breedte × hoogte | mm | 3550x2140x2150 4550x2140x2150 4700x2250x2250 5900x2250x2250 |
|
Industriële Toepassing
Producthoogtepunten
Hoge bewerkingsprecisie T4S horizontale schuine bed CNC draaibank rijke configuratie Structuurvoordelen Hoge stijfheid: Neem een 45° hoge stijfheid integrale schuine bed aan, alle gietstukken nemen eindige elementen optimalisatie aan, breed geleiderail oppervlak, elimineert effectief de trilling die ...
