De Hoge Precisie Verticale CNC van V4C V4S Draaibanken 50 - 1000R/Min
Productgegevens
| Productnaam: | Hoge precisie V4C/V4S verticale CNC-draaibank | Maximale schommeldiameter: | 600/720 mm |
|---|---|---|---|
| Maximale snijhoogte: | 500/690 mm | Maximale snijdiameter: | 500/600 mm |
| Spindel neusvorm: | A2-8 A2-11 | Spilsnelheidsbereik: | 50-2400 tpm 50-1000 tpm |
| Hoofdmotoruitgang: | 15/18,5 18,5/26 | Max.outputtorsie van as: | 549β-motor/716α-motor, 1113 nm |
| Schokdiameter: | 12/15 inch | Standaard van Torentje: | 8 horizontale gereedschapsplaatsen |
| Markeren |
V4C verticale CNC Draaibanken,V4S verticale CNC Draaibanken,1000R/de Machine van Min High Precision CNC |
||
Productbeschrijving

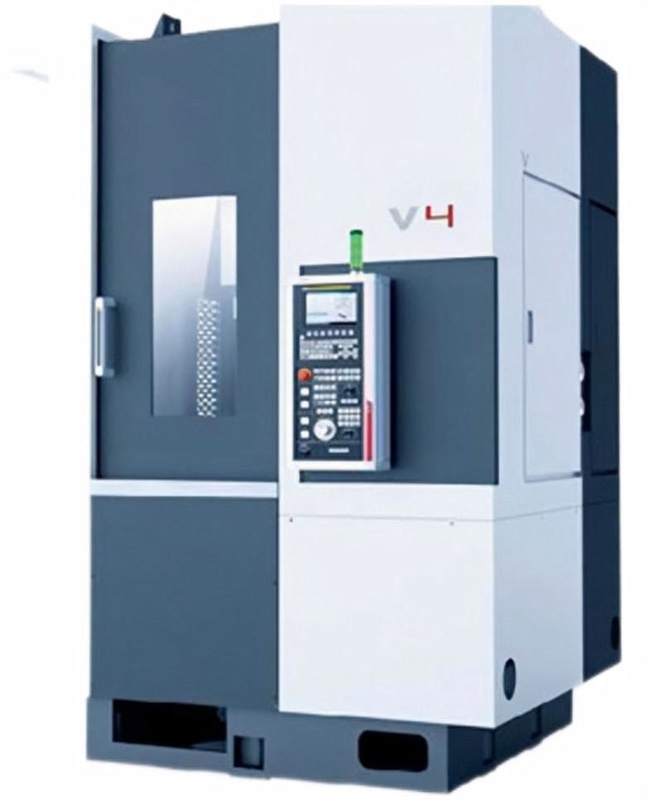

De Verticale CNC Draaibank van de leveranciers hoge precisie V4C/V4S
Productinleiding

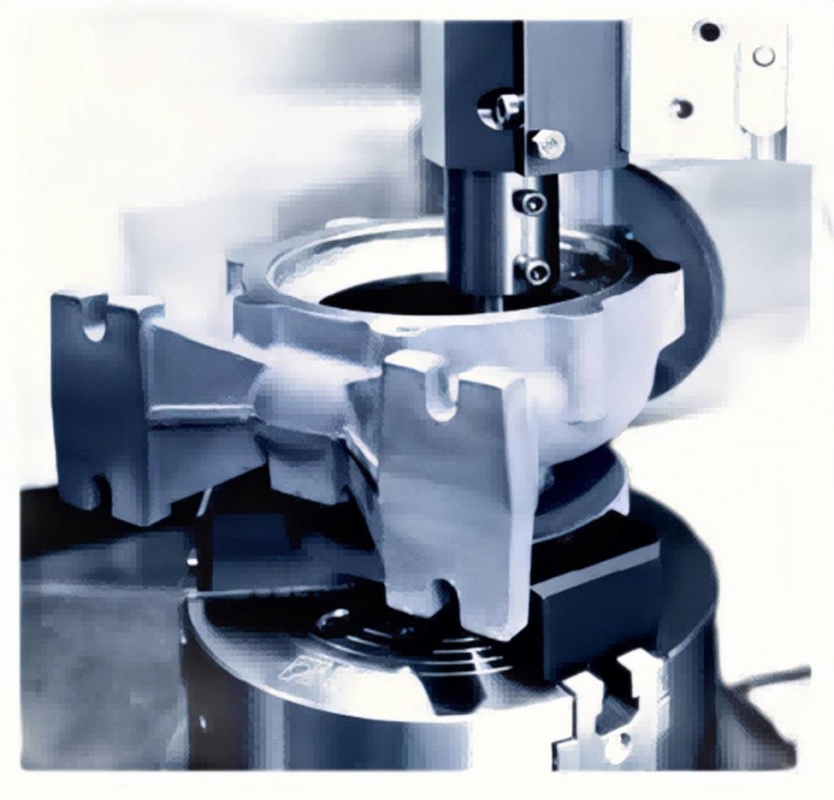

De perfecte eenheid van hoge verwerkingsprestaties en kleine vloerruimte, geschikt voor verwerking van autodelen zoals hubs, remschijven, vliegwielen enz. en het zachte en harde draaien van lagers, zou het draaien in plaats van het malen kunnen worden gerealiseerd. De dubbele hulpmiddelen voor boven en beneden oppervlakten van remschijven het draaien zouden kunnen tegelijkertijd worden gerealiseerd in het geval dat de hulpschacht uitgerust is, uiterst verbeterend de verwerkingsefficiency en het precisieniveau.
Hoofd Technische parameters
| Punten | Eenheid | V4C | V4S | ||
| Maximumschommelingsdiameter | mm | Ø600 | Ø720 | ||
| Maximum scherpe hoogte | mm | 500 | 690 | ||
| Maximum scherpe diameter | mm | Ø500 | Ø600 | ||
| De vorm van de asneus | A2-8 | A2-11 | |||
| De waaier van de assnelheid | r/min | 50-2400 | 50-1000 | ||
| hoofdmotoroutput | KW | 15/18.5 | 18.5/26 | ||
| max.output-torsie van as | NM | motor 549β motor/716α | 1113 | ||
| klemdiameter | duim | 12“ | 15“ | ||
| X-as snelle dwarssnelheid | m/min | 18 | 18 | ||
| Z-as snelle dwarssnelheid | m/min | 18 | 18 | ||
| X-as slag | mm | 300 | 300 | ||
| Z-as slag | mm | 500 | 650 | ||
| Torrettype | Horizontale post 8 | Horizontale post 8 | |||
| Hulpmiddelgrootte | mm | 25x25/Ø40 | 25x25/Ø40 | ||
| Het machinaal bewerken van Nauwkeurigheid | IT6 | IT6 | |||
| de ruwheid van de werkstukoppervlakte | μm | Ra1.6 | Ra1.6 | ||
| Het plaatsen nauwkeurigheid | X as | mm | 0,008 | 0,008 | |
| Z as | mm | 0,008 | 0,008 | ||
| Herhaal positienauwkeurigheid | X as | mm | 0,005 | 0,005 | |
| Z as | mm | 0,005 | 0,005 | ||
| Max.load Schijftype (met inbegrip van klemmen en klemmen) |
kg | 350 | 400 | ||
| Machinegewicht | hoofdlichaam | kg | 6000 | 7500 | |
| Algemene afmetingen | De hoogte van de lengte× breedte × | mm | 3220x1780x2880 | 3220x1780x3060 | |
Machinevoordeel
1.Large slag en grote scherpe waaier
| V2C | V2S | V4C | V4S | V6C | V6S | |
| Max. schommelingsdiameter | Ø430 | Ø500 | Ø600 | Ø720 | Ø860 | Ø1000 |
| Max. draaiende diameter | Ø280 | Ø330 | Ø500 | Ø600 | Ø800 | Ø900 |
FANUC-functieverhoging
Asnauwkeurigheid ↗ 55% Max. t/min van as ↗ 11%
Max. draaiende diameter ↗ 14% Max. draaiende diameter ↗ 10%
Snelle doortocht van X-as ↗ 100% Snelle doortocht van z-as ↗ 33%
Het plaatsen nauwkeurigheid van X-as ↗ 33% Het plaatsen nauwkeurigheid van z-as ↗ 25%
Onafhankelijk waterval-type spaander spoelend mechanisme
Grote uitlaathaven voor gecentraliseerde verwerking van ijzerspaander en scherpe vloeistof
Verstrek verschillende werkbaarheid, vorm en lay-out van snijders om perfect scherp effect te verzekeren.
Het voeden systeem: gedreven door servomotor, X-worden de as en z-de as direct verbonden aan de balschroef door flexibele koppeling. De balschroef is geïnstalleerd met één eind voor het bevestigen en het andere eind voor steun om schroefverlenging te vermijden toe te schrijven aan de temperatuurstijging van verrichting die longitudinale misvorming kan veroorzaken en hoge starheid, hoge snelheid, hoge duurzaamheid bereiken en met lange levensuur.
Hoofdtransmissiestructuur: de belangrijkste motor kan direct op het draaibanklichaam worden geplaatst, dat betere verwerkingsstarheid kan verstrekken.
| Diverse scherpe transportbanden | |||||
| Kettingstype | Schrapertype | Magnetische schraper | Dubbel kettingstype | ||
|
het machinaal bewerken van materialen | Staal, koper, aluminium, koolstof en ander metaal en niet meta |
Aluminium, gietijzer, enz. | Staal, gietijzer | Staal, koolstof, en andere metaal en nonmetal |
| Achterspaanderverwijdering | Het werken milieu |
Van toepassing op alle soorten van spaanders zoals broodjes, stukken, en blokken |
Toepasselijk voor het ononderbroken vervoeren van brekers en spaanders |
Toepasselijk voor het vervoeren van staal en gietijzer met spaanders een lengte van minder dan 150 mm in natte verwerking |
Toepasselijk voor het vervoeren van stukmetaal of non-metal dat moeilijk om door gewone kettingstype spaandertransportband en aan de situatie van hoop spaanders zijn worden gelost |
|
Het systeem van het stikstofsaldo minimaliseert het bewegingseffect van z-as Vergeleken met vorig hydraulisch saldosysteem, heeft het systeem van het stikstofsaldo de volgende voordelen: Geen extern machtsmateriaal is nodig, besparend energie; Pas aan het snelle regelmatig opheffen en het verminderen in hoge snelheid aan; zonder lawaai; verbeter gewichtssaldo en verbeter het nadeel van hydraulisch systeem; Bevorder dramatisch precisie en zachtheid in verwerking, elimineer micro- trilling, en breid het leven van schroef en motor uit. |
|||
Toepassingsgebied
|
|
|
|
| Reductiemiddelenhuisvesting | Hub | Gewricht | |
|
|
|
|
| Vliegwiel | Remschijf | Lagerring |
