Name: SMTCL Small Parts Machining HTC16H Metal Slant Bed CNC Lathe 8 Stations Horizontale CNC Lathe
Brand: Shanghai HD M&E Tech Co., Ltd.
SKU: HTC16H
Availability: InStock

Huis > producten > CNC Draaibankmachines >

SMTCL Small Parts Machining HTC16H Metal Slant Bed CNC Lathe 8 Stations Horizontale CNC Lathe

Kleine onderdelen voor het bewerken van CNC-draaiwerk

horizontale cnc-draaien

8 stations Horizontale CNC-draaiblokken

Plaats van herkomst:

China

Merknaam:

SYMG SMTCL

Certificering:

ISO certification

Modelnummer:

HTC16H

Neem contact met ons op

Vraag een offerte

Productgegevens

Product name:

HTC16H Horizontal Slant Bed CNC Lathe

Max. cutting length:

160mm

Max. scherpe diameter:

160 mm

Max. schommeldiameter van het bed:

420mm

Max. Schommelingsdiameter over Dia:

160 mm

Type van ashoofd:

A2-5

Spindle bore diameter:

ø56

Spindle speed range:

6000 r/min

Main motor power:

11/KW (15 minutes/ continuous)

Standard chuck diameter:

6 inch

Standaard van Torentje:

8 horizontale gereedschapsplaatsen

Betaling en verzendvoorwaarden

Min. bestelaantal

1 reeks

Prijs

Onderhandelbaar

Verpakking Details

Het houten geval, Tinboomstam, Andere zeewaardige verpakking

Levertijd

30-45 dagen

Betalingscondities

T/T, L/C, Western Union

Levering vermogen

30 reeksen per maand

VERWANTE PRODUCTEN

Video

SMTCL Precision Metal Draait Lathe Machine HTC30H Automobile lagerverwerking CNC Lathe Machine

Vind de beste prijs

Video

SMTCL Horizontaal draaicentrum HTC30Hm Horizontale 12-station Power Turret CNC draaibank

Vind de beste prijs

Video

Horizontaal CNC-draaicentrum HTC30Hm BMT55 12-station Power Turret Servo Tailstock Draaicentrum Met Y-as

Vind de beste prijs

Video

SMTCL CNC draaibank HTC40H Hoge efficiëntie Long Travel Ball Cage Motor Shaft Processing Slant Bed CNC draaibank

Vind de beste prijs

Neem contact met ons op

+8613916455787

sales@huidijd.com

86-021-61195255

Contact opnemen

Productbeschrijving

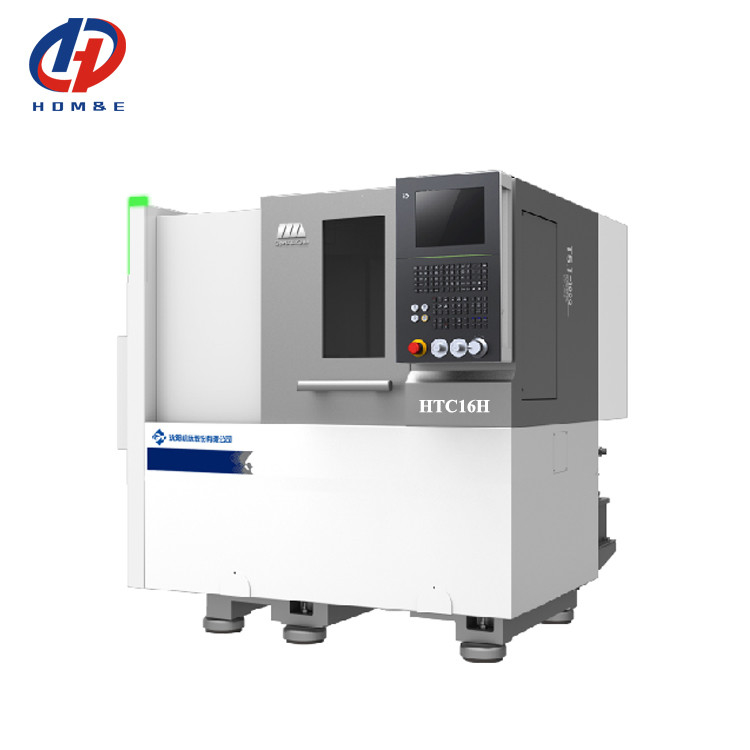

SMTCL Small Parts Machining HTC16H Metal Slant Bed CNC Lathe 8 Stations Horizontale CNC Lathe 0

Productbeschrijving:

SMTCL Small Parts Machining HTC16H Metal Slant Bed CNC Lathe 8 Stations Horizontale CNC Lathe

HTC16H-serie horizontale CNC-draaibank is geschikt voor de verwerking van een verscheidenheid van schijf en as delen, kan een verscheidenheid van draden, cirkelvormige boog, kegel en de binnen- en buitenoppervlakken van de roterende lichaam draaien,zijn kleine oppervlakte, hoge verwerking nauwkeurigheid, vooral geschikt voor de automobielindustrie, elektronica, luchtvaart, militaire, nonferro metaalverwerking en andere industrieën, de roterende lichaamsdelen voor efficiënte,grote hoeveelheden, met een hoge precisie.

Productkenmerken:

1. Hoog nauwkeurigheid

* Structuur van de voedingsas

* Hoog nauwkeurige C3 kogelschroef

* Structuur van de thermische stabiliteit van de gehele machine

2Efficiënt.

* Spindel snelheid 5000 t/min

* Twee assen snelle schakeling 30m/min

* Hoog efficiënte servo-snijtoren

3. Hoog prestatieniveau

* Kleine voetafdruk

* Normen voor chemische processen

* Strenge inspectiestandaard

Structurele kenmerken:

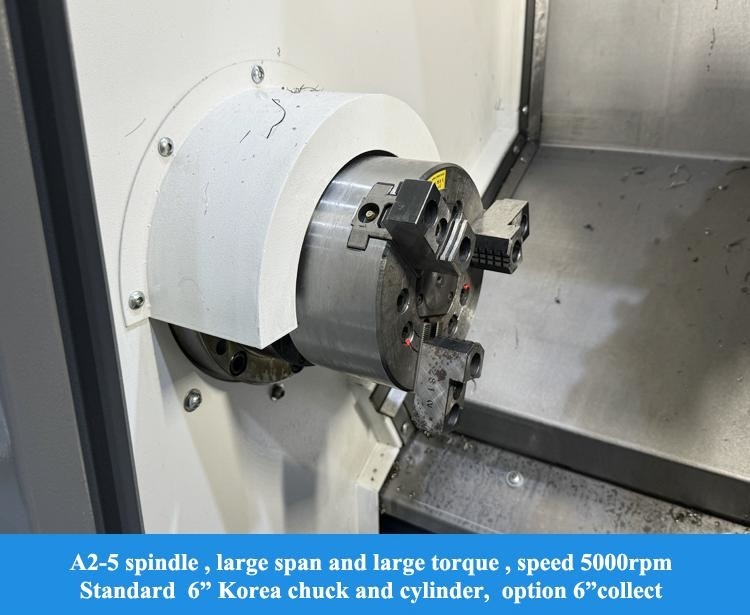

*Hoogwaardige spindel-eenheid

Het gebruik van geïmporteerde lagers, grote lagerspanne, voldoen aan de eisen van hoge stijfheid, hoog koppel, hoge precisie, gemakkelijke installatie en onderhoud.Het belangrijke gewrichtsoppervlak is gemakkelijk te realiseren het schrapen proces en zorgen voor de contact stijfheidDe symmetrische hoofdstructuur verbetert de beheersbaarheid van thermische vervorming.

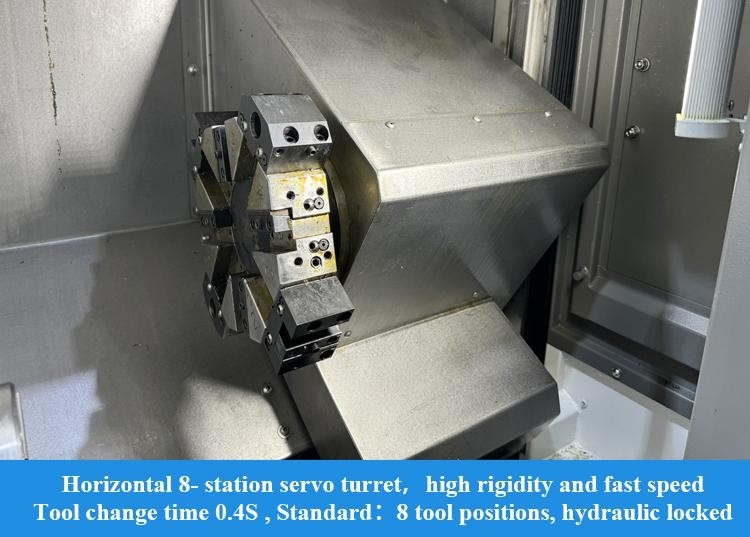

*Servo-torent

De servomotor wordt gebruikt om de precieze rotatie van de snijkop te regelen en de gereedschapswisseling van het aangrenzende station heeft slechts 0,4 s nodig, wat snel is en de verwerkingsdoeltreffendheid hoog is.Drievoudige schijfstructuur, hydraulisch slot, volledige stijfheid.

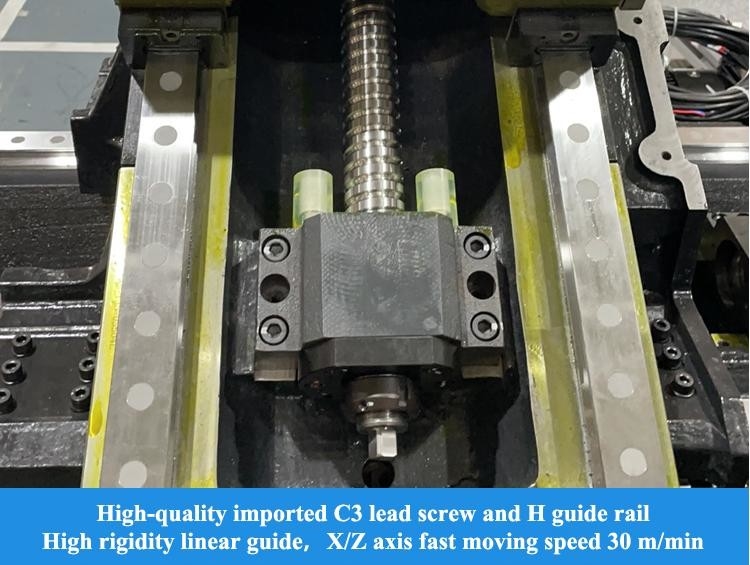

*Voederstructuur

De lineaire geleidingsrail wordt gebruikt om de stijfheid, stabiliteit en levensduur van de geleidingsrail te optimaliseren, terwijl de twee assen 30 m/min snel zijn,De X-as neemt de pre-tanningsstructuur aan om de invloed van temperatuur op de nauwkeurigheid te verminderen en de stabiliteit van de bewerkingsnauwkeurigheid te verbeteren;

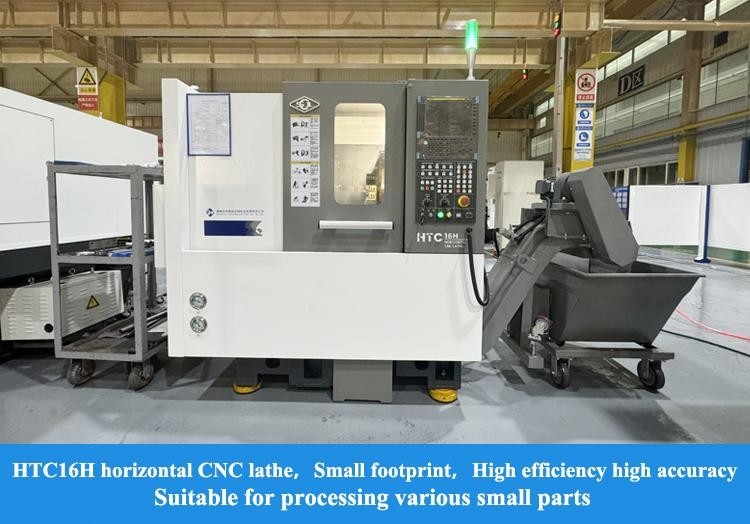

SMTCL Small Parts Machining HTC16H Metal Slant Bed CNC Lathe 8 Stations Horizontale CNC Lathe 1

Toepassing in de industrie:

HTC16H series CNC horizontal lathe is a small-size CNC product designed and manufactured toadapt to market demand on the basis of numerous years of technology accumulation and experience of ourfactory for production of CNC lathe. De werktuigmachine heeft kenmerken als economisch, efficiënt, energiebesparend, hoge positioneringsnauwkeurigheid en gemakkelijk onderhoud,Het is de eerste keuze voor de bewerking van kleine onderdelen van industrieën zoals motorvoertuigen., hardware en elektronica, enz.

Productparameters:

Artikel 2		Eenheid	HTC16H ((Q))
Maximale draaidiameter		mm	Φ 160
Maximale draailengte		mm	160
Maximale schommeldiameter over het bed		mm	Φ 420
Maximale schommeldiameter over de glijbaan		mm	Φ 160
Spindel	Spindel neus type		A2-5.
	Voorlager met binnendiameter	mm	Φ 90
	Spindelconiciteit en gatgrootte		1:20 ; Φ 62
	Diameter van het spindelgat	mm	Φ 56
	Maximale staafdiameter	mm	Φ44
	Standaard schokgrootte	Inch	6
	Maximale spindelomzet	r / min	5000
	Nominaal koppel van de spindel	Nm	35 (2000 r / min)
	Maximaal koppel van de spint	Nm	70 (1500 r / min)
	Hoofdmotor-uitgangsvermogen continu/15 minuten	kW	7.5 / 1 1
Twee assen	snelheid over de X/Z-as	m/min	30
	Vervoer op de X-as	mm	145
	Z-asvervoer	mm	205
Gereedschapsturf	Type gereedschapstorent		Horizontale 8-station servo-gereedschapsholding
	Centrumhoogte van het gereedschapstorent	mm	63
	Indeksering van het gereedschapstorent, herhalingspositie	- Ik ben er.	± 16
	Als het gereedschap kan worden gekozen uit de nabijgelegen gereedschapsdisc		- Ja, dat klopt.
Koeling en afsplintering	Koelpompdruk	bar	1.5
	Koelpompstroom	L/min	30
	Watertankcapaciteit	L	70
	Vorm van de splinterconveyor		Type ketenplaat
andere	Afstand van het middelpunt van de spindel van de bodem van het bed	mm	926
	Nettogewicht van het gereedschapsmachine	kg	2600
	Totaal vermogen	kVA	23
	Afmetingen van de werktuigmachine (lengte x breedte x hoogte)	mm	1750 × 1580 × 1650

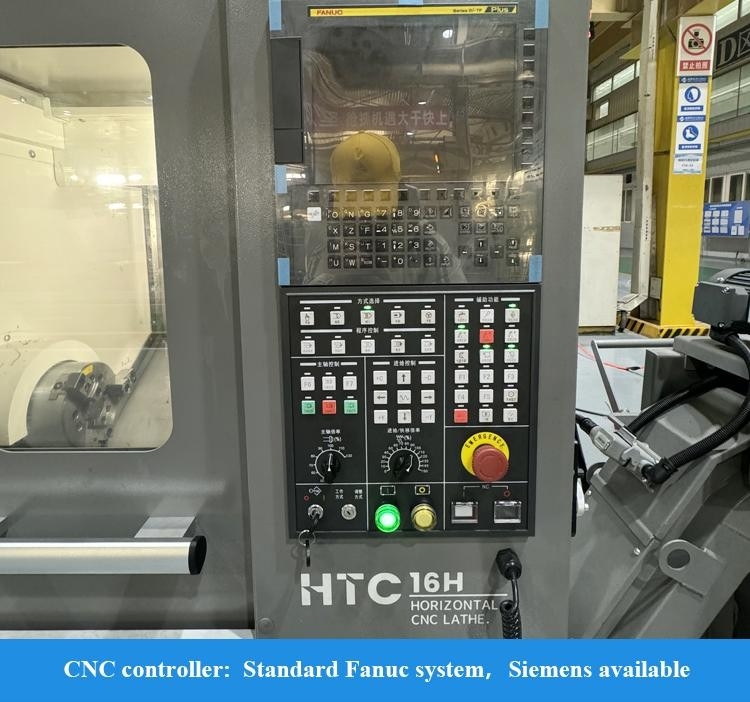

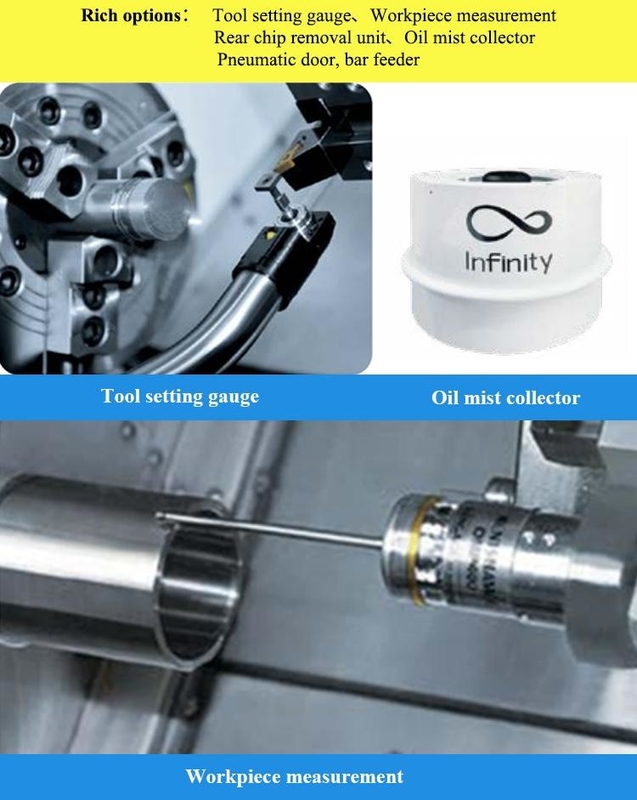

Standaardconfiguratie: 1,FANUC-0i-TF Plus (5) systeem (H/S-serie) 2,GSK988TA-systeem (Q-serie) 3,Sleeve-type spindel 4"Hole chuck oliecilinder" 5Servo-gereedschapswagen met 8 stations		Optioneel: 1,Siemens-systeem 2,Toolinstellingmeter 3Servo-gereedschapswagen met 12 stations 4"Maatwerkstukmeting" 5"Machine-gereedschapswagen" 6Olie mist verzamelaar 7Achterste chipverwijder 8"Detectie van schade aan gereedschappen" 9Pneumatische deur

Testpunten		Nationale norm	fabriekstandaard
Precisiteit van het bewerkte werkstuk		IT6	IT6
Rondheid van het bewerkte werkstuk		0.005 mm / Ф3 2 mm	0.00 2mm / Ф40mm
Consistentie van het bewerkte werkstuk		0.015 mm / 1 05 mm	0.008 mm / 1 2 0 mm
Vlakheid van het bewerkte werkstuk		0.015 mm / Ф 12 0 mm	0.0 06 mm / Ф 1 00 mm
Ruwheid van het bewerkte werkstuk		Ra 1,6 μm	Ra 1,25 μm
Positioneringsnauwkeurigheid	X-as	0.022 mm	00,008 mm
Positioneringsnauwkeurigheid	Z-as	0.022 mm	00,008 mm
Herhalingspositie-nauwkeurigheid	X-as	0.006 mm	0.004 mm
Herhalingspositie-nauwkeurigheid	Z-as	0.006 mm	0.004 mm

Onze dienst:

Zorg ervoor dat u een machine van hoge kwaliteit ontvangt
1Alle onderdelen moeten worden geïnspecteerd.

2Meer dan 100 productieprocescontroles

3Meer dan 200 inspectiepunten
4. Proefverwerking van elke machine
5. 72 uur proefrit voor levering

Waarom u ons kiest:

◆ Hoogwaardig gevoel voor kwaliteit, de wensen van de klant komen op de eerste plaats
◆ 30 jaar + R & D geschiedenis, het bedrijf is opgericht in 1993
◆ Hoogtechnologische fabrikant met onderzoeks- en ontwerpcapaciteit
◆ Een stabiel en volwassen leveringssysteem
◆ Jonge actieve verkopers en ingenieurs voor instant services ((24 uur online)
◆ Verbetering van het mechanisme volgens ergonomie en gemakkelijk onderhoud
◆ Ons ontwerpprincipe: eenvoudig onderhoud en installatie, lage onderhoudskosten, geen invloed op de productie

Over ons:

Welkom bij ons.

Shanghai HD M&E Tech Co., Ltd is gevestigd in Shanghai, China. We zijn gespecialiseerd in CNC draaibank, verticaal bewerkingscentrum, horizontaal bewerkingscentrum, gangbewerkingscentrum, vijfassig bewerkingscentrum,met een vermogen van niet meer dan 10 WDe kwaliteit en technologie van de producten hebben het internationale geavanceerde niveau bereikt.

SMTCL en SYMG-groepDe eerste draaibank, boormachine en boormachine zijn hier geboren.Ze zijn een van de leiders van de Chinese machine tool industrie en de grootste machine tool productie in ChinaDe productie van werktuigmachines omvat auto's, luchtvaart, nieuwe energie, bouwmachines, schepen, pompkleppen, lagers, 3C-elektronica, malen en andere industrieën.We nemen de missie van het verstrekken van de machine tools met toonaangevende technologie, hoge kwaliteit en goede service aan onze klanten over de hele wereld!
