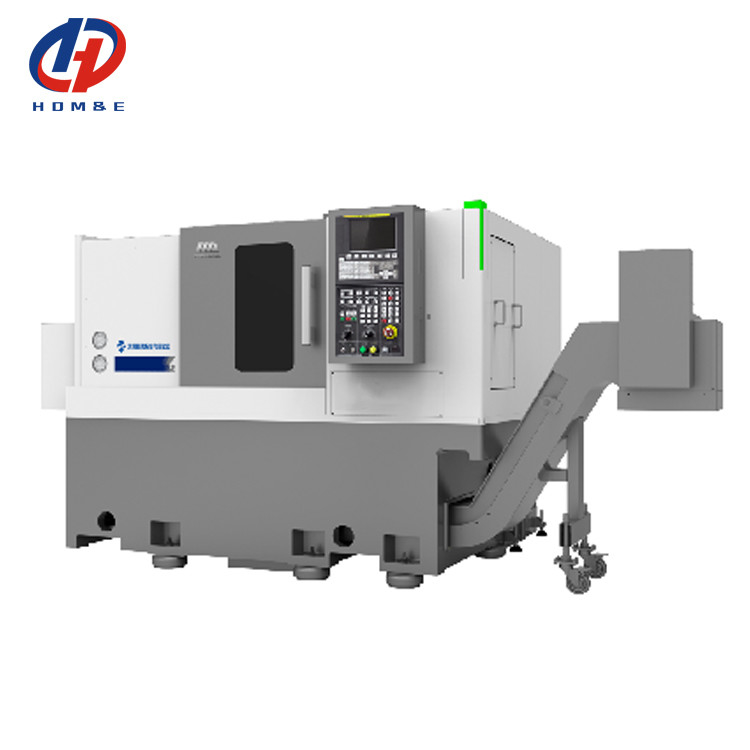

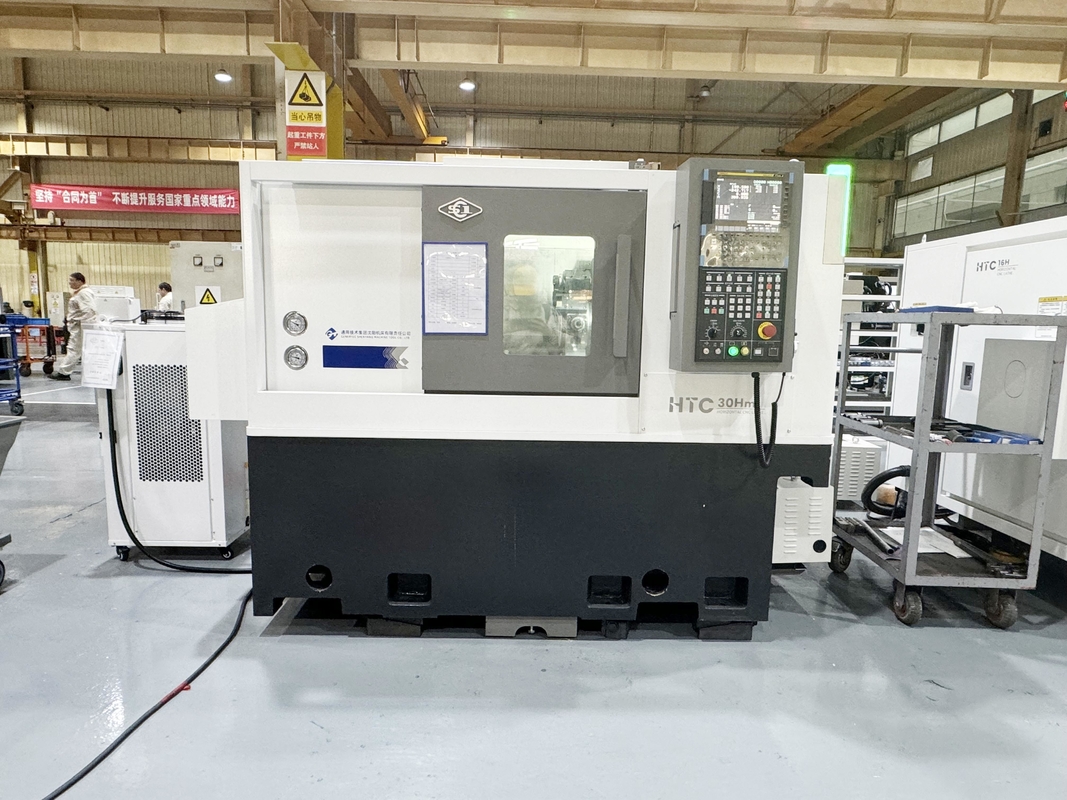

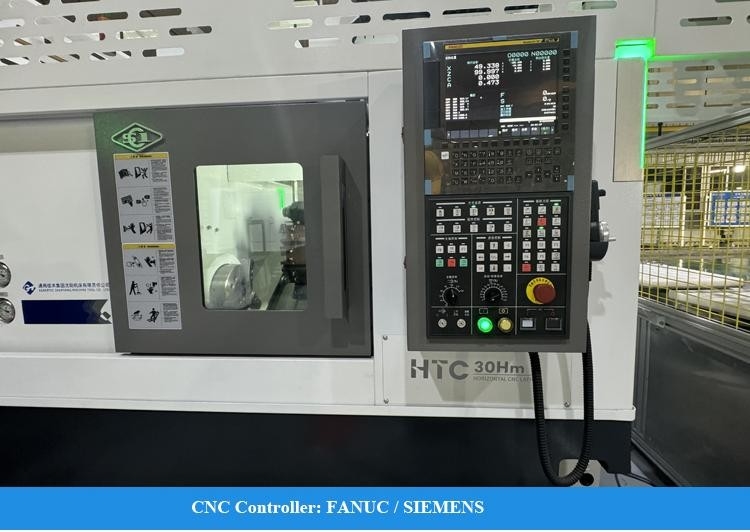

Horizontaal draaicentrum HTC30Hm Horizontaal 12-station Power Turret CNC draaibank machine
Productgegevens
| Merk: | SMTCL | Naam: | CNC-draaicentrum |
|---|---|---|---|
| Max. Schommelingsdiameter (mm): | 420 mm | Max. Draaiingsafstand: | 450 mm |
| Max. Spilsnelheid: | 4500 tpm | Spindel boring: | 65 mm |
| Spindel Motor Power (KW): | 9/11 | Spindelneustype: | A2-6 |
| Markeren |
CNC-draaicentrum,Slant type CNC-draaicentrummachine,CNC van het hellingsbed Draaibank |
||
Productbeschrijving
SMTCL Horizontale Draaibank HTC30Hm Horizontale CNC Draaibank met 12-station Power Turret

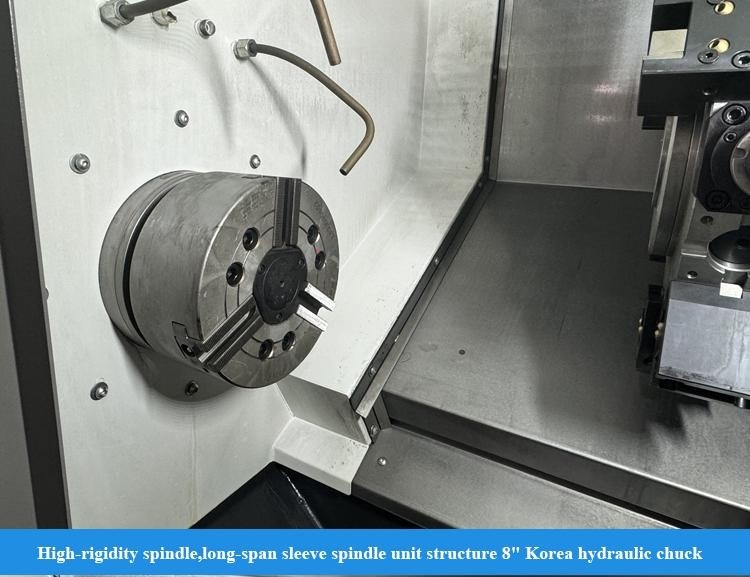

De HTC30Hm horizontale draaibank heeft een volledig schuine bedstructuur en is uitgerust met een spindel met grote overspanning en hoge stijfheid, wat zorgt voor uitstekende snijprestaties. De wetenschappelijke voorspanningsstructuur van de spindel maakt de gehele machine zeer nauwkeurig en stabiel. De indeling van de machine is redelijk en de vloeroppervlakte is klein. De automatische verwerkingseenheid van de enkele machine kan het automatisch grijpen, laden, lossen, bewerken en afbramen van het werkstuk tijdens het bewerkingsproces voltooien. De configuratie van het draai-apparaat kan de volledige sequentieverwerking van het werkstuk realiseren. De toepassing van de automatiseringsunit kan de arbeidskosten aanzienlijk besparen en de productie-efficiëntie verbeteren, vooral geschikt voor batchverwerking met hoge precisie van kleine en middelgrote onderdelen. Hoofdzakelijk gebruikt in de auto-, lager- en andere industrieën. Het kan de binnen- en buitenoppervlakken van schroefdraad, bogen, kegels en roterende lichamen voor as- en schijfonderdelen draaien. Tegelijkertijd kan het geïntegreerde bewerkingen zoals boren, frezen en tappen realiseren om de bewerkings-efficiëntie te verbeteren.
- De hoofd machine heeft een volledig schuine bedstructuur, uitgerust met een spindel met grote overspanning en hoge stijfheid, met uitstekende snijprestaties.
- Kan automatisch grijpen, toevoeren, laden, bewerken, afbramen; Het omkeerapparaat is geconfigureerd om de volledige sequentiebewerking van het werkstuk te realiseren.
- Kan as- en schijfonderdelen van schroefdraad, bogen, kegels en andere interne en externe oppervlakken draaien, en geïntegreerde boor-, frees-, tap- en andere bewerkingsfuncties realiseren, de bewerkings-efficiëntie verbeteren.
De servomotor is direct via een koppeling verbonden met de kogelomloopspindel, waardoor tussenliggende schakels worden verminderd en spelingvrije overbrenging wordt bereikt. De X- en Z-as geleidingen maken gebruik van geïmporteerde lineaire rolgeleidingen om hoge stijfheid, goede dynamische prestaties en nauwkeurigheid te garanderen, de werksnelheid te verhogen en de productie-efficiëntie te verbeteren.

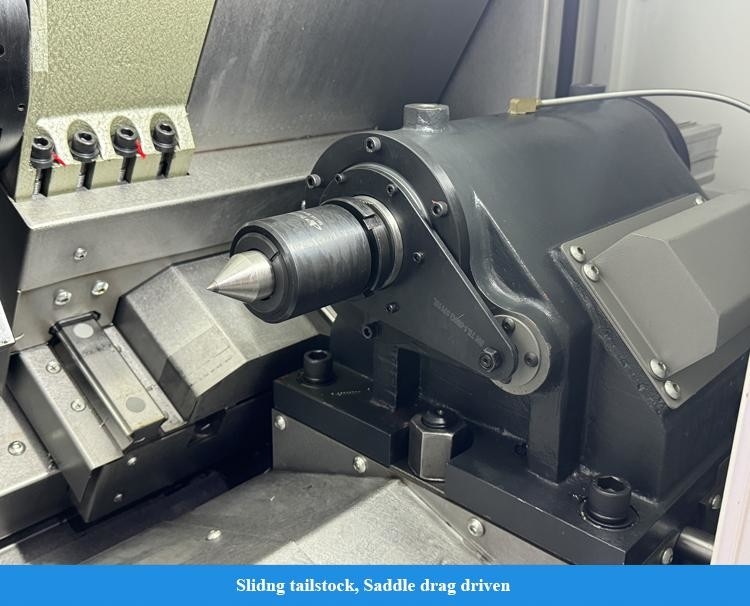

De achteras kan op een optionele servogestuurde manier worden verplaatst, wat de bewegingssnelheid en de klemdruk van de achteras nauwkeurig kan regelen en flexibel kan aanpassen aan de bewerkingsvereisten, waardoor de achteras snel het werkstuk kan naderen en zonder impact kan vastklemmen, en real-time feedback kan geven over de klemp positie. Verbetert de efficiëntie van de productie-omstelling. Het heeft een bovenste en onderste gesplitste achteras, wat de nauwkeurigheid van de afstelling vergemakkelijkt en de onderhoudsefficiëntie verbetert.
De X-as heeft een dubbele vaste ondersteuningsstructuur en maakt gebruik van een voorgespannen spindel om voorspanningsvervorming en temperatuurstijgingsvervorming effectief te compenseren. Het werkt samen met een speciale afdichtingsstructuur om de temperatuurstijging van de spindel te verminderen, waardoor hoge precisie en hoge stabiliteit van de machinegereedschapstoevoer worden bereikt.
Optionele Y-as configuratie, gecombineerd met een BMT aangedreven turret, een C-as structuur met hoge precisie en een verscheidenheid aan aangedreven gereedschapshouders, kan complexe oppervlaktebewerking met één installatie realiseren.

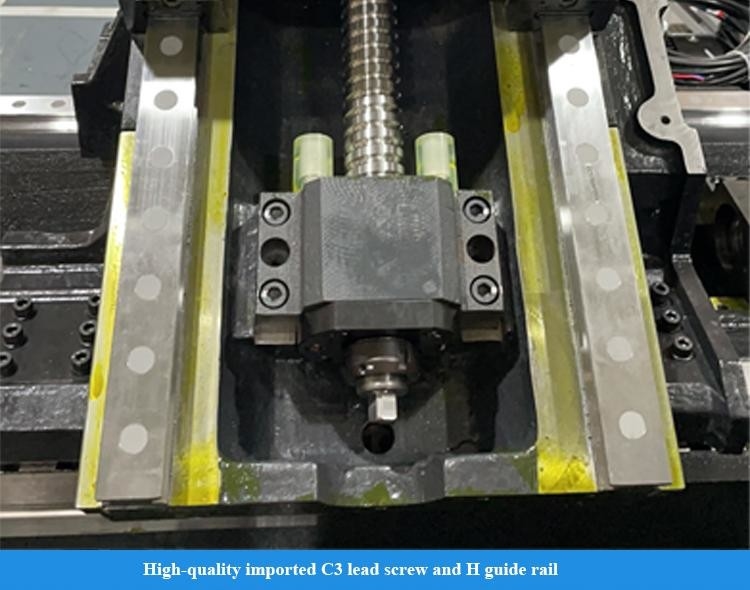

Het maakt gebruik van een hoogwaardige geïmporteerde C3-klasse spindel en H-klasse geleiding, en wordt direct aangedreven door een servomotor om uitstekende bedrijfsnauwkeurigheid te bereiken.
De overspanning van de geleiding is redelijk vergroot, de structuur van het bewegingssysteem is geoptimaliseerd en het hoofdlichaam van het zadel is in een boogvorm ontworpen om de algehele stijfheid van belangrijke componenten te garanderen.

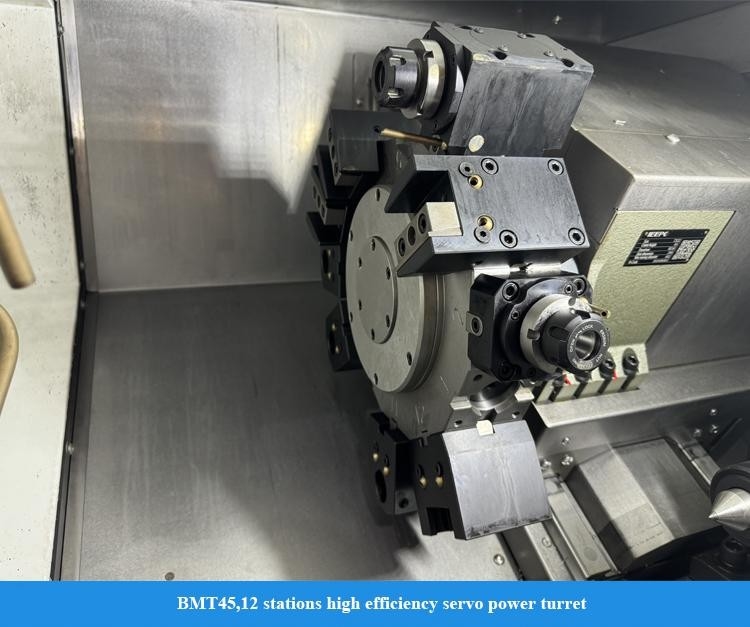

Standaard BMT-interface, hoge stijve verbinding; het gereedschap wordt aangedreven door een DIN1809-interface, die een betrouwbare overbrenging en een laag storingspercentage heeft; de aandrijfmotor is zijdelings gemonteerd en compact van structuur; het is uitgerust met een C-as met hoge precisie en een remapparaat om efficiënte geïntegreerde bewerking van draaien, frezen en boren te realiseren.
Optionele interne koelgereedschapshouder en wateruitlaat vanuit het gereedschapscentrum zorgen voor efficiënte spaanafvoer tijdens bewerking van het binnenste gat en garanderen de bewerkingskwaliteit
Werkstukmateriaal: HT200
Gereedschap model: φ20 vierkante schouderfrees
Koelstatus: waterkoeling
Aangedreven gereedschap boorcapaciteit
Werkstukmateriaal: HT200
Gereedschap model: φ16 spiraalboor
Koelstatus: waterkoeling
|
Project
|
Eenheid
|
HTC30Hm
|
|
Max. snij dia.
|
mm
|
φ250
|
|
Max. snijlengte
|
mm
|
450
|
|
Max. zwem dia. over bed
|
mm
|
φ420
|
|
Max. zwem dia. op slede
|
mm
|
φ280
|
|
Spindel
|
|
|
|
Spindel neus model
|
|
A2-6
|
|
Voorste lager binnendiameter.
|
mm
|
100
|
|
Spindel conus en gatgrootte
|
|
1:20;φ70
|
|
Dia. van spindelgat
|
|
φ65
|
|
Max. staaf dia.
|
mm
|
φ50
|
|
Standaard klauwplaat dia.
|
inch
|
8
|
|
Spindel snelheidsbereik
|
r/min
|
4500
|
|
Nominaal spindelkoppel
|
N·m
|
110(769r/min)
|
|
Spindel Max. koppel
|
N·m
|
180(576r/min)
|
|
Hoofd motor uitgangsvermogen continu/15 min.
|
kW
|
9/11
|
|
X/Z as
|
|
|
|
X/Z as snelle beweging
|
m/min
|
30
|
|
X as slag
|
mm
|
140
|
|
Z as slag
|
mm
|
500
|
|
Achteras
|
|
|
|
Achteras slag
|
mm
|
300
|
|
Achteras aandrijfmethode
|
|
Slede sleep
|
|
Achteras mouw slag
|
mm
|
100
|
|
Achteras mouw dia.
|
mm
|
φ100
|
|
Achteras conus gat conus
|
Morse
|
MT-5
|
|
Turret
|
|
|
|
Turret type
|
|
Horizontale 12-station power turret
|
|
Center hoogte
|
mm
|
80
|
|
Turret indexering herhalingspositie nauwkeurigheid
|
Sec.
|
±1.6
|
|
Gereedschap grootte
|
mm
|
25
|
|
Indien gereedschap in de buurt kan worden gekozen
|
|
ja
|
|
Power tool holder interface
|
|
BMT45
|
|
Max. boorcapaciteit
|
mm
|
14*0.15
|
|
Max. freescapaciteit
|
mm
|
12*8*45
|
|
Max. tapcapaciteit
|
mm
|
M10*1.5
|
|
Overige
|
|
|
|
Afstand tussen spindel centrum en vloer
|
mm
|
926
|
|
Machine gereedschap nettogewicht
|
kg
|
3500
|
|
Totale afmetingen (LxBxH)
|
mm
|
2295*1680*1650
|
|
Opmerking: De parameters in de tabel zijn alleen ter referentie. Bij wijzigingen verwijzen wij naar het werkelijke product.
|
||
- Zorg ervoor dat u een machine van hoge kwaliteit ontvangt
- Elk onderdeel moet worden geïnspecteerd
- Meer dan 100 productieprocescontroles
- Meer dan 200 inspectie-items
- Monsterverwerking van elke machine
- 72 uur proefdraaien voor levering
- ◆ Topkwaliteitsgevoel, de wensen van de klant komen op de eerste plaats
- ◆ 30 jaar + R&D geschiedenis, het bedrijf is opgericht in 1993
- ◆ High-tech fabrikant met onderzoeks- en ontwerpmogelijkheden
- ◆ Stabiel en volwassen toeleveringssysteem
- ◆ Jong actief verkoop- en ingenieurssteam voor directe service (24 uur online)
- ◆ Upgrades aan mechanisme volgens ergonomie en eenvoudig onderhoud
- ◆ Ons structuurontwerpprincipe: eenvoudig onderhoud en installatie, lage onderhoudskosten, geen invloed op de productie
Welkom om ons te bezoeken!
Shanghai HD M&E Tech Co., Ltd is gevestigd in Shanghai, China. Wij zijn gespecialiseerd in CNC-draaibanken, verticale bewerkingscentra, horizontale bewerkingscentra, portaalbewerkingscentra, vijf-assige bewerkingscentra, draai-freescentra en diverse andere CNC-apparatuur. We hebben meer dan 200 soorten machinegereedschappen. De kwaliteit en technologie van de producten hebben het internationale geavanceerde niveau bereikt.
SMTCL en SYMG groep is onze samenwerkende fabriek. Het heeft een meer dan 80 jaar oude geschiedenis in de productie van machinegereedschappen. De eerste draaibank, boormachine en kotterbank zijn hier allemaal geboren. Ze zijn een van de leiders van de Chinese machinegereedschapindustrie en de grootste machinegereedschapfabrikant in China. Machinegereedschapproducten bestrijken auto's, luchtvaart, nieuwe energie, bouwmachines, schepen, pompen en kleppen, lagers, 3C-elektronica, mallen en andere industrieën. We hebben de missie om machinegereedschappen met toonaangevende technologie, hoge kwaliteit en goede service te leveren aan onze klanten over de hele wereld!
-
V1. Bent u een handelsonderneming of een productiebedrijf?
Wij zijn een productiebedrijf.
-
V2. Wat zijn de belangrijkste producten van uw bedrijf?
Wij zijn gespecialiseerd in allerlei machines, zoals CNC-draaibanken, CNC-freesmachines, verticale bewerkingscentra, conventionele draaibanken, boormachines, radiale boormachines, enzovoort.
-
V3. Kunt u een machine op maat of een SPM (speciale machine) leveren?
Ja, we bieden slimme CNC-oplossingen voor onze klanten om de efficiëntie te verhogen.
-
V4: Wat zijn uw garantievoorwaarden?
Wij leveren een vervanging voor onderdelen die defect blijken te zijn gedurende een periode van 12 maanden, beginnend op de datum van het cognossement van de machine.
-
V5. Wat zijn de diensten?
Pre-sales: Op maat gemaakte oplossingen, planning en ontwerp; Eén-op-één service
Na verkoop: 7 dagen 24 uur online service, Externe begeleiding bij installatie, koppeling met klantsysteem -
V6: Waarom kiezen voor uw bedrijf?
Producten van ontwikkeling, ontwerp, fabricage, assemblage van het gehele productieproces vinden plaats tussen fabrieken met een complete productieketen, wat uw meest betrouwbare garantie is.
-
V7: Kan uw bedrijf technisch personeel naar ons bedrijf sturen en onze werknemers in het buitenland begeleiden?
Wij kunnen dit soort service leveren. Wanneer de machines op de installatieplaats van de koper arriveren, kunnen we tijdig mechanische en elektrische ingenieurs sturen om te installeren volgens het schema van de koper. Dit alles kan worden geciteerd en opgenomen in het contract. De verkoper zal samenwerken met de koper om de visum- en installatievoorbereidingen te regelen voordat hij naar het buitenland gaat.
-
V8: Wat zijn de betalingsvoorwaarden?
T/T 30% aanbetaling bij bestelling, 70% saldo voor verzending. Onherroepelijke kredietbrief op zicht
