SMTCL Slant Bed CNC draaibank Lineaire gids T5.2-500Q BMT55 Max. Draaiende diameter 360mm CNC Feeder draaibank

SMTCL Slant Bed CNC draaibank Lineaire gids T5.2-500Q BMT55 Max. Draaiende diameter 360mm CNC Feeder draaibank

Slant Bed Horizontale CNC draaimachine

FANUC Horizontale CNC-draaibank

horizontale cnc-draaien

Plaats van herkomst:

China

Merknaam:

SMTCL

Certificering:

CE ISO

Modelnummer:

T21000

Neem contact met ons op

Vraag een offerte

SMTCL Slant Bed CNC draaibank Lineaire gids T5.2-500Q BMT55 Max. Draaiende diameter 360mm CNC Feeder draaibank

SMTCL Slant Bed CNC draaibank Lineaire gids T5.2-500Q BMT55 Max. Draaiende diameter 360mm CNC Feeder draaibank

SMTCL Slant Bed CNC draaibank Lineaire gids T5.2-500Q BMT55 Max. Draaiende diameter 360mm CNC Feeder draaibank

SMTCL Slant Bed CNC draaibank Lineaire gids T5.2-500Q BMT55 Max. Draaiende diameter 360mm CNC Feeder draaibank

SMTCL Slant Bed CNC draaibank Lineaire gids T5.2-500Q BMT55 Max. Draaiende diameter 360mm CNC Feeder draaibank

SMTCL Slant Bed CNC draaibank Lineaire gids T5.2-500Q BMT55 Max. Draaiende diameter 360mm CNC Feeder draaibank

SMTCL Slant Bed CNC draaibank Lineaire gids T5.2-500Q BMT55 Max. Draaiende diameter 360mm CNC Feeder draaibank

SMTCL Slant Bed CNC draaibank Lineaire gids T5.2-500Q BMT55 Max. Draaiende diameter 360mm CNC Feeder draaibank

SMTCL Slant Bed CNC draaibank Lineaire gids T5.2-500Q BMT55 Max. Draaiende diameter 360mm CNC Feeder draaibank

SMTCL Slant Bed CNC draaibank Lineaire gids T5.2-500Q BMT55 Max. Draaiende diameter 360mm CNC Feeder draaibank

Productgegevens

Naam van het product:

CNC van het hellingsbed Draaibankmachine

Max. Schommelingsdiameter (mm):

560

Maximum Scherpe dia:

350 mm

Max. lengte van het werkstuk (mm):

500

Max. Spindel snelheid (rpm):

4500

De as droeg:

65 mm

Type gereedschapstorent:

Horizontale 8-posities servo toren

CNC-besturingssysteem:

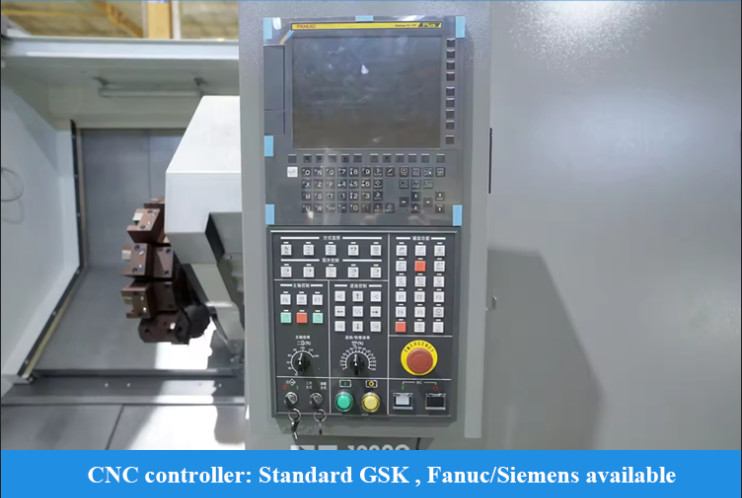

FANUC GSK Siemens facultatief

Betaling en verzendvoorwaarden

Min. bestelaantal

1 reeks

Prijs

Onderhandelbaar

Verpakking Details

Houten pakketnorm voor het overzeese verschepen

Levertijd

30 dagen

Levering vermogen

50 reeksen per Maand

VERWANTE PRODUCTEN

Goede prijs. SMTCL Hard Rail CNC draaibank HTC40S Hoge stijfheid Grote span A2-8 Spindelsnelheid 4000 r/min Slant Bed CNC draaibank online

Video

SMTCL Hard Rail CNC draaibank HTC40S Hoge stijfheid Grote span A2-8 Spindelsnelheid 4000 r/min Slant Bed CNC draaibank

Vind de beste prijs

Goede prijs. SMTCL CNC draaibank freesmachine Combo T5.2-500Q Swing Diameter 560mm Fanuc Slant Bed CNC draaibank online

Video

SMTCL CNC draaibank freesmachine Combo T5.2-500Q Swing Diameter 560mm Fanuc Slant Bed CNC draaibank

Vind de beste prijs

Goede prijs. SMTCL CNC draaibank Kleine onderdelen verwerking T5.1-500Q Precision Metal CNC Slant Bed Draaibank online

Video

SMTCL CNC draaibank Kleine onderdelen verwerking T5.1-500Q Precision Metal CNC Slant Bed Draaibank

Vind de beste prijs

Goede prijs. SMTCL CNC draaibank T5.2-1000Q Draaien en frezen Combo Y-as Type Draaicentrum Metalen Slant Bed CNC draaibank online

Video

SMTCL CNC draaibank T5.2-1000Q Draaien en frezen Combo Y-as Type Draaicentrum Metalen Slant Bed CNC draaibank

Vind de beste prijs

Neem contact met ons op

sales@huidijd.com

86-021-61195255

Contact opnemen

Productbeschrijving

SMTCL Slant Bed CNC draaibank Lineaire gids T5.2-500Q BMT55 Max. Draaiende diameter 360mm CNC Feeder draaibank 0

Productbeschrijving:

SMTCL Slant Bed CNC draaibank Lineaire gids T5.2-500Q BMT55 Max. Draaiende diameter 360mm CNC Feeder draaibank

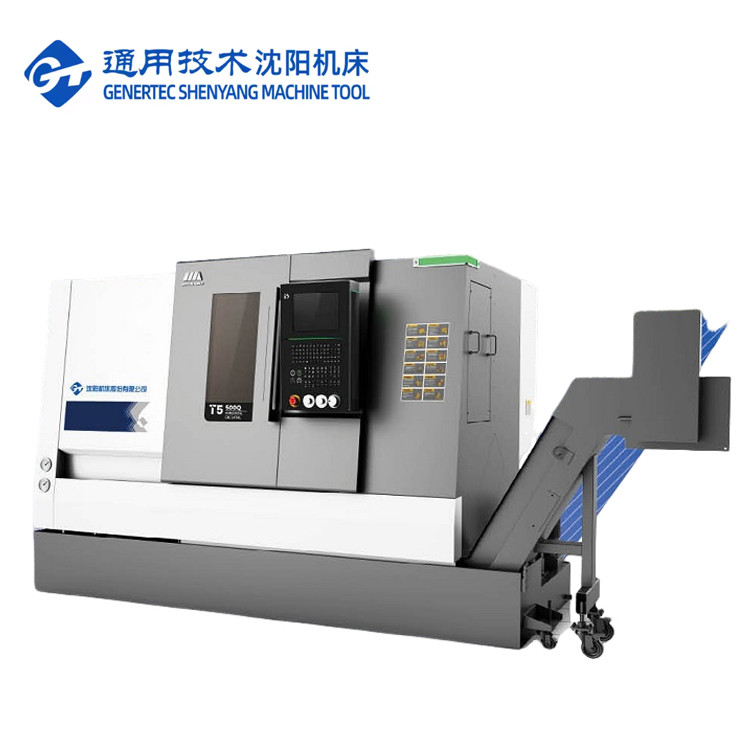

T5-serie horizontale CNC-draaibank, die intelligente besturingstechnologie en geavanceerde productietechnologie combineert, heeft een hoge precisie, hoge efficiëntie en hoge snijstijfheid.De finite element analyse software wordt gebruikt om het ontwerp te optimaliseren, de verdeling van de spanningspunten te analyseren, de vervorming van de onderdelen te verminderen en de optimale structuur van de gehele machine te bereiken.De belangrijkste gietstukken zijn allemaal gemaakt van hoogwaardige gietijzeren materialen, waardoor de trillingen tijdens het snijproces tot een minimum worden beperkt en de bewerkingsnauwkeurigheid en de snijstabiliteit worden verbeterd.

Productkenmerken:

1"Hoge precisie"

* C3 voorgetrokken loodschroef

* Technologie voor foutcompensatie

* Processtandaard kwantificatie

2,Hoge efficiëntie

* Twee assen hoog en snel bewegende snelheid

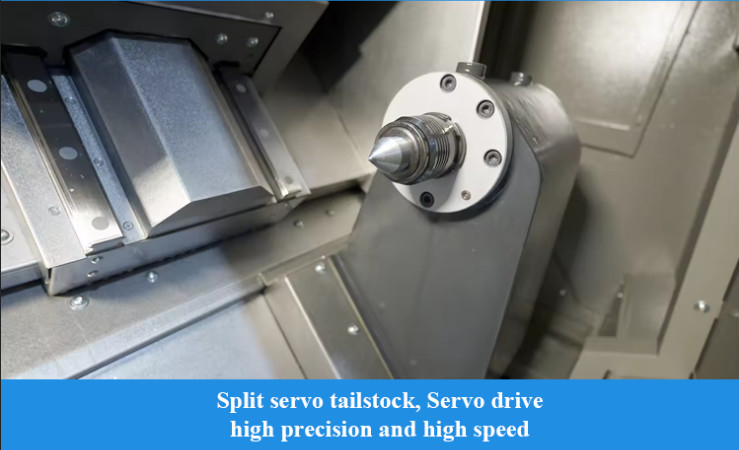

* Split servo staart

* Hoog efficiënte servo-snijtoren

3,Hoge stijfheid

* Hoogwaardig gietijzeren bed en andere gietstukken

* Grote span dubbel rij cilindrische rolspindellagers

* Saddelconstructie tegen buiging

Productgegevens:

SMTCL Slant Bed CNC draaibank Lineaire gids T5.2-500Q BMT55 Max. Draaiende diameter 360mm CNC Feeder draaibank 1

1.i5 intelligent systeemis gebaseerd op geavanceerde technologie voor bewegingscontrole en netwerktechnologie, met industrialisatie, informatie, netwerken, integratie, intelligente efficiënte integratie, intelligente werking,intelligente programmering, intelligent onderhoud en intelligent beheer.

SMTCL Slant Bed CNC draaibank Lineaire gids T5.2-500Q BMT55 Max. Draaiende diameter 360mm CNC Feeder draaibank 2

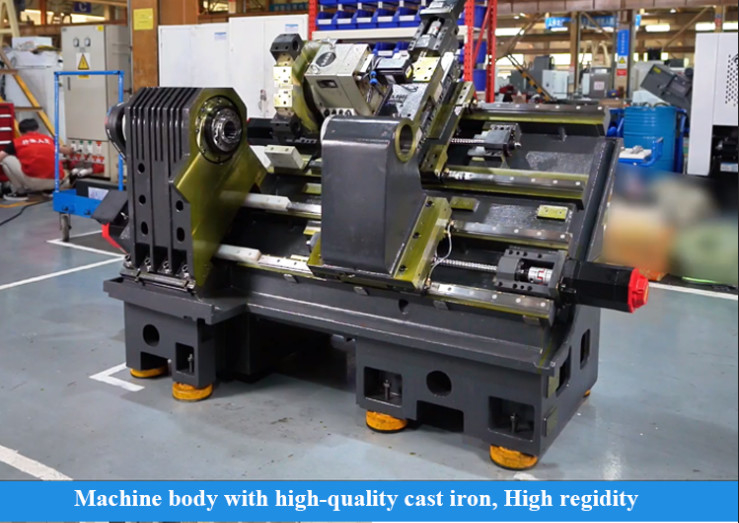

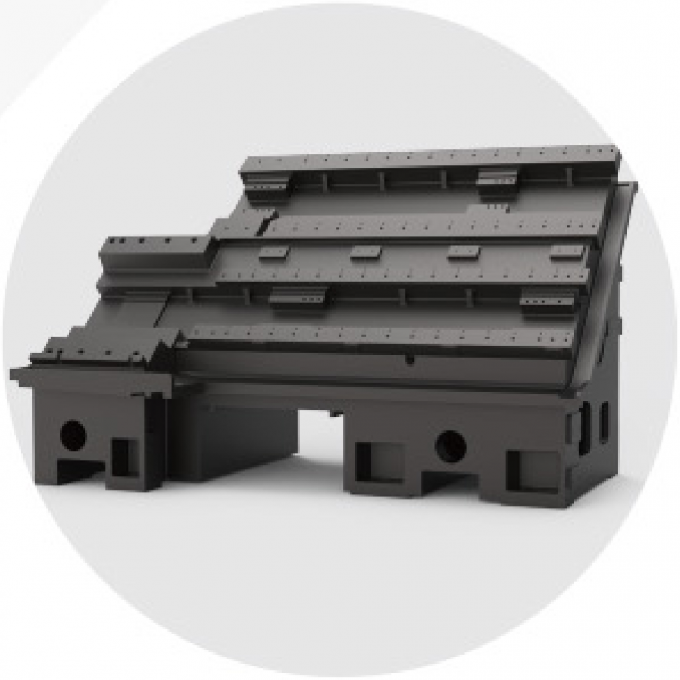

2. Hoogwaardig gietijzer, U-vormige staafstructuur, met sterke stijfheid; 45 graden over het algemeen schuin bed, de voorzijde lange chip ontlading mond, chip ontlading effect is goed.

SMTCL Slant Bed CNC draaibank Lineaire gids T5.2-500Q BMT55 Max. Draaiende diameter 360mm CNC Feeder draaibank 3

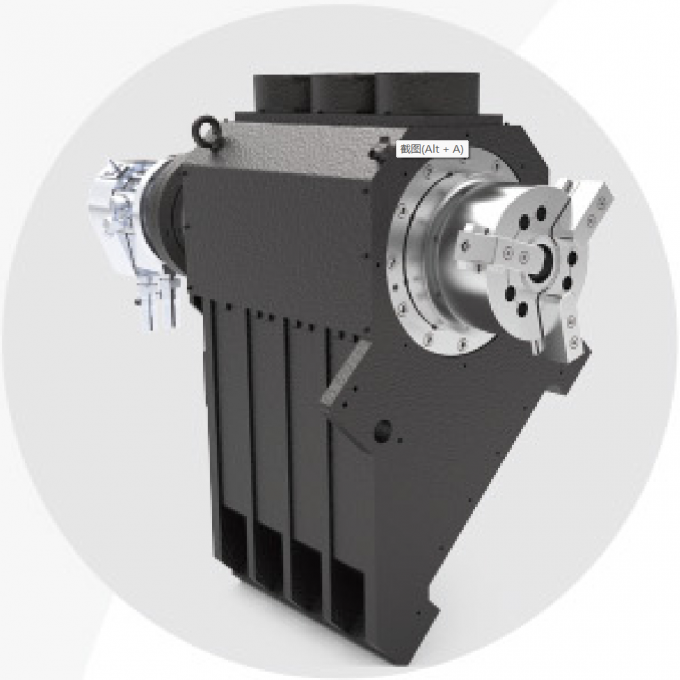

3Het hoofd van het voertuig wordt geoptimaliseerd in de structuur van het hoofd.en de identificatie- en balanceringseenheid kan de spindelwindmodule leveren; Motorische spindel met hoge stijfheid, snelle start en stop, laag stroomverbruik, hoge efficiëntie en energiebesparing.

SMTCL Slant Bed CNC draaibank Lineaire gids T5.2-500Q BMT55 Max. Draaiende diameter 360mm CNC Feeder draaibank 4

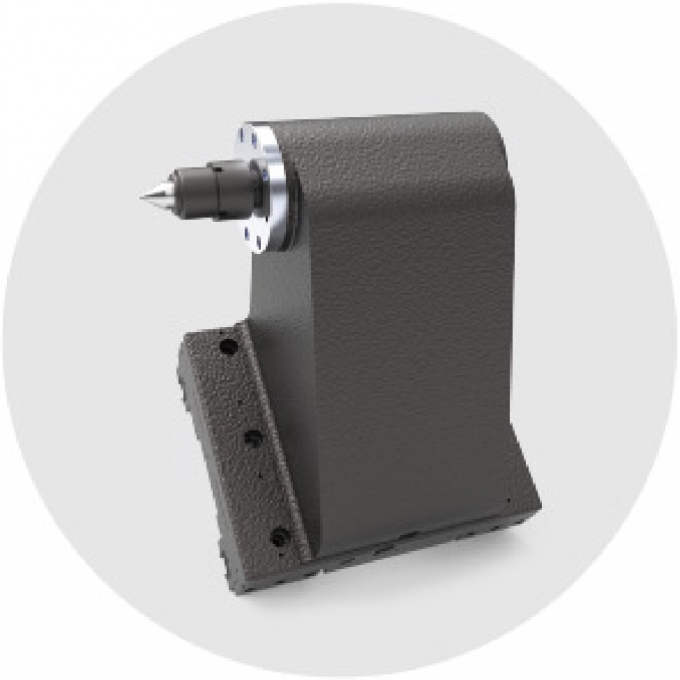

4. Intelligente besturing van de staart om de bewerkingsnauwkeurigheid te verbeteren; het bovenste en onderste gespleten staartplatform wordt gebruikt om de nauwkeurigheid gemakkelijk aan te passen.optioneel kleine spindelmodule en dempmodule, een betere anti-vibratie prestaties.

SMTCL Slant Bed CNC draaibank Lineaire gids T5.2-500Q BMT55 Max. Draaiende diameter 360mm CNC Feeder draaibank 5

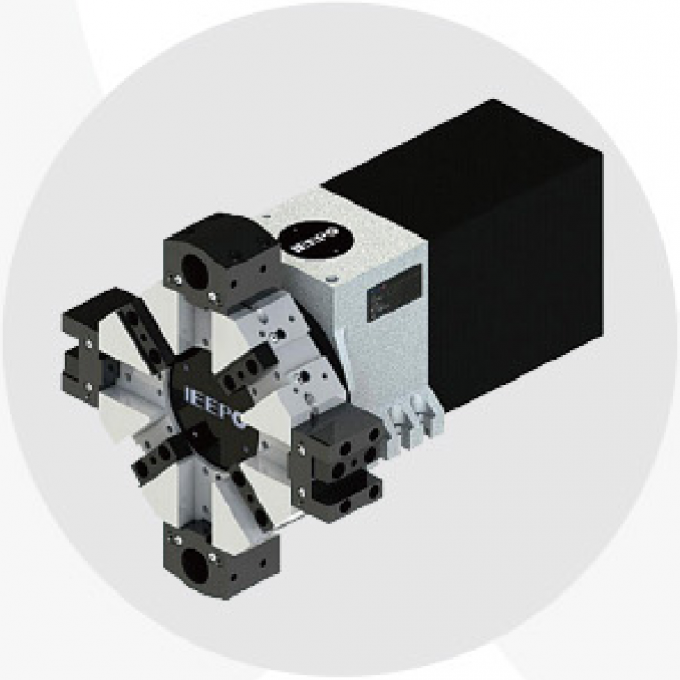

5. Servo transpositie, efficiënte verwerking, optimalisatie van de werktuigstructuur, algemene prestatieverbetering; Power tool kan worden geconfigureerd om geïntegreerde bewerking van draaibank te realiseren,frezen en boren.

SMTCL Slant Bed CNC draaibank Lineaire gids T5.2-500Q BMT55 Max. Draaiende diameter 360mm CNC Feeder draaibank 6

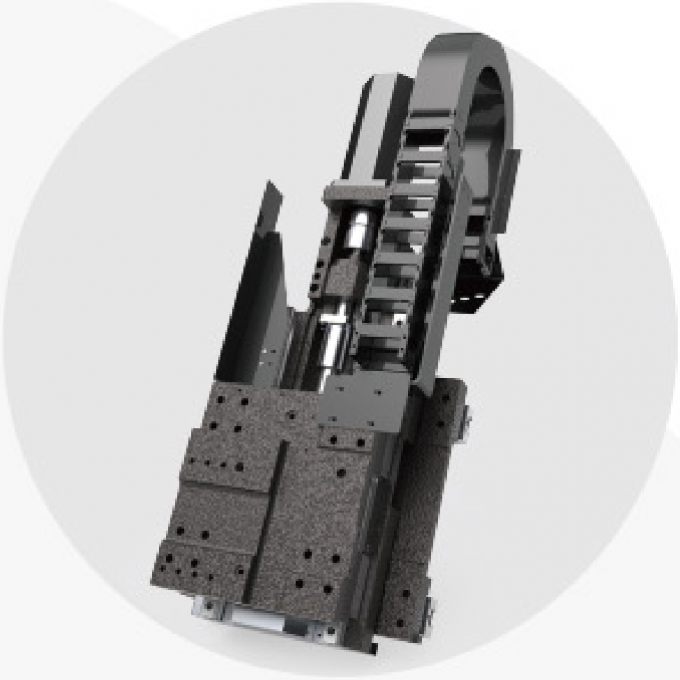

6. Voor de X/Z-as worden lineaire geleidingsrails gebruikt om de lay-out van de geleidingsrails te optimaliseren om een hoge stijfheid en een goede dynamische prestaties te bereiken;De X-as gebruikt een vooraf getekende loodschroef en een labyrintdichtingsstructuur om de invloed van de temperatuur op de nauwkeurigheid te verminderen en een hoge precisie en stabiele verwerking te bereiken.

SMTCL Slant Bed CNC draaibank Lineaire gids T5.2-500Q BMT55 Max. Draaiende diameter 360mm CNC Feeder draaibank 7

Productparameters:

Posten		Eenheid	T5.2-500Q	T5.2-1000Q
Max. draaidiameter		mm	Φ360	Φ360
Max. draailengte		mm	500	500
Max.schommeldiameter boven het bed		mm	Φ560	Φ560
Max.schommeldiameter over de dwarsglijbaan		mm	Φ350	Φ350
Spindel	Type spindel neus		A2-6	A2-6
	Inwendige diameter van het voorlager	mm	100	100
	Taper van spindelboor		1:20; Φ70	1:20; Φ70
	Spindelboor	mm	Φ65	Φ65
	Max. door middel van de balkdiameter	mm	Φ50	Φ50

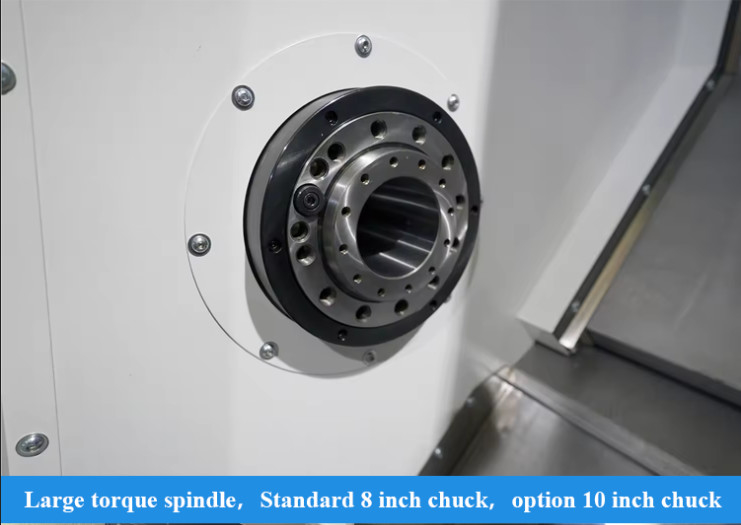

	Standaard schokdiameter	Inch	8	8
	Max. spindel snelheid	r/min	4500	4500
	Nominaal koppel van de spindel	Nm	136 ((769 r/min)	136 ((769 r/min)
	Max. spindelkoppel	Nm	245 ((576 r/min)	245 ((576 r/min)
	Hoofdmotor-uitgangsvermogen continu /15 minuten	kW	Geliefd zijn, 15/11	Geliefd zijn, 15/11
Twee assen	Snel doortrekken van de X/Z-as	m/min	30	30
	X-asverkeer	mm	200	200
	Z-asreizen	mm	560	1050
Tailstock	Reizen van staartbestanden	mm	500	950
Tailstock	Schoppenvoetpen	Morse	MT-5	MT-5
Toren	Turretvorm		Horizontale 8-posities servo toren	Horizontale 8-posities servo toren
	Centrumhoogte van de torent	mm	80	80
	Rotatie van de torent, herhaling van de positie van de toren	- Ik ben er.	± 16	± 16
	Of de cutter in de buurt kan worden geselecteerd		- Ja, dat klopt.	- Ja, dat klopt.
andere	Afstand van het middelpunt van de spindel tot de bodem van het bed	mm	1015	1015
	Nettogewicht van de machine	kg	4200	4750
	Totaal vermogen van de stroomvoorziening	kVA	27	27
	Algemene afmetingen (lengte X breedte X hoogte)	mm	2750×1890×1900	3620×1890×1900
Standaard specificaties: 1,FANUC-0i-TF Plus ((5) -controller 2,Sleeve type spindel 3Holle chuck en cilinder. 4Servo-torent van 8 posities		Opties: 1Servo-torentje met 12 posities 2Kracht torent. 3Achter vervoerband. 4Pneumatische deur 5Gereedschap detectie-apparaat 6"Meetapparaat voor het werkstuk 7Olie mist verzamelaar 8"Toolbreukinspectie-apparaat"

Onze dienst:

Zorg ervoor dat u een machine van hoge kwaliteit ontvangt
1Alle onderdelen moeten worden geïnspecteerd.
2Meer dan 100 productieprocescontroles
3Meer dan 200 inspectiepunten
4. Proefverwerking van elke machine
5. 72 uur proefrit voor levering

Waarom u ons kiest:

◆ Hoogwaardig gevoel voor kwaliteit, de wensen van de klant komen op de eerste plaats
◆ 30 jaar + R & D geschiedenis, het bedrijf is opgericht in 1993
◆ Hoogtechnologische fabrikant met onderzoeks- en ontwerpcapaciteit
◆ Een stabiel en volwassen leveringssysteem
◆ Jonge actieve verkopers en ingenieurs voor instant services ((24 uur online)
◆ Verbetering van het mechanisme volgens ergonomie en gemakkelijk onderhoud
◆ Ons ontwerpprincipe: eenvoudig onderhoud en installatie, lage onderhoudskosten, geen invloed op de productie

Over ons:

Welkom bij ons.

Shanghai HD M&E Tech Co., Ltd is gevestigd in Shanghai, China. We zijn gespecialiseerd in CNC draaibank, verticaal bewerkingscentrum, horizontaal bewerkingscentrum, gangbewerkingscentrum, vijfassig bewerkingscentrum,met een vermogen van niet meer dan 10 WDe kwaliteit en technologie van de producten hebben het internationale geavanceerde niveau bereikt.

Onze samenwerkende fabriek heeft meer dan 80 jaar geschiedenis in de productie van werktuigmachines.Ze zijn een van de leiders van de Chinese machine tool industrie en de grootste machine tool productie in ChinaDe productie van werktuigmachines omvat auto's, luchtvaart, nieuwe energie, bouwmachines, schepen, pompkleppen, lagers, 3C-elektronica, malen en andere industrieën.We nemen de missie van het verstrekken van de machine tools met toonaangevende technologie, hoge kwaliteit en goede service aan onze klanten over de hele wereld!

Onze fabriek:

Vragen:

Q1. Bent u een handelsonderneming of een productiebedrijf?

We zijn een productiebedrijf.

Q2. Wat zijn de belangrijkste producten van uw bedrijf?

We zijn gespecialiseerd in allerlei soorten machines, zoals CNC-draaienmachine, CNC-freesmachine, verticaal bewerkingscentrum, conventionele draaienmachine, boormachine, radiële boormachine, enzovoort.

Q3. Kunt u aangepaste machine of SPM (special purpose machine) leveren?

Ja, we leveren slimme CNC oplossingen voor onze klant om de efficiëntie te verhogen.

Q4: Wat zijn uw garantievoorwaarden?

Wij leveren een vervanging voor onderdelen die blijken defect te zijn voor een periode van 12 maanden,
te beginnen met de datum van de vrachtbrief van de machine.

Q5. Wat zijn de diensten?
Pr-sales:oplossingen op maat, planning en ontwerp;persoonlijke service
Naverkoop: 7 dagen 24 uur lijnservice, installatie op afstand, koppeling met klantsoftware

V6: Waarom uw bedrijf?

Producten uit de ontwikkeling, het ontwerp, de vervaardiging en de montage van het gehele productieproces zijn:
Het is de meest betrouwbare garantie dat de productie tussen fabrieken met een volledige productieketen wordt uitgevoerd.

V7: Kan uw bedrijf het technische personeel naar ons bedrijf sturen en onze werknemers naar het buitenland leiden?

Wanneer de machines op de installatieplaats van de koper aankomen, kunnen wij tijdig mechanische en elektrische ingenieurs sturen om volgens het schema van de koper te installeren.Dit alles kan worden geciteerd en vermeld in het contractDe verkoper zal met de koper samenwerken om de visa en de installatie voorbereiding te verzorgen voordat hij naar het buitenland gaat.

V8: Wat zijn de betalingsvoorwaarden?

T/T 30% eerste betaling bij bestelling, 70% saldo vóór verzending.
