Horizontaal CNC-draaicentrum 12 stations Slant bed aangedreven gereedschap
Productgegevens
| Productnaam: | HTCT4Cm Schuinbed CNC draaibank | Maximale diameter van de schommel over het bed:: | ∅720/∅720/∅720/∅720mm |
|---|---|---|---|
| Maximale snijlengte:: | 450/950/1500/2500mm | Maximale doorsnede:: | 420 mm |
| Maximale draaidiameter op de glijbaan:: | 500 mm | De diameter van het spindelgat:: | 80 mm |
| Maximale doorsnede van de staaf:: | 65 mm | Spindel snelheidsbereik:: | 35〜3000r/min |
| Hoofdmotor 15 minuten / continu:: | 22/30kw | Standaard type gereedschapsturf:: | horizontale aangedreven gereedschaprevolver 12 stations |
| Markeren |
CNC-draaicentrum,12 stations CNC-draaicentrum,Centrum van horizontale draaikracht |
||
Productbeschrijving

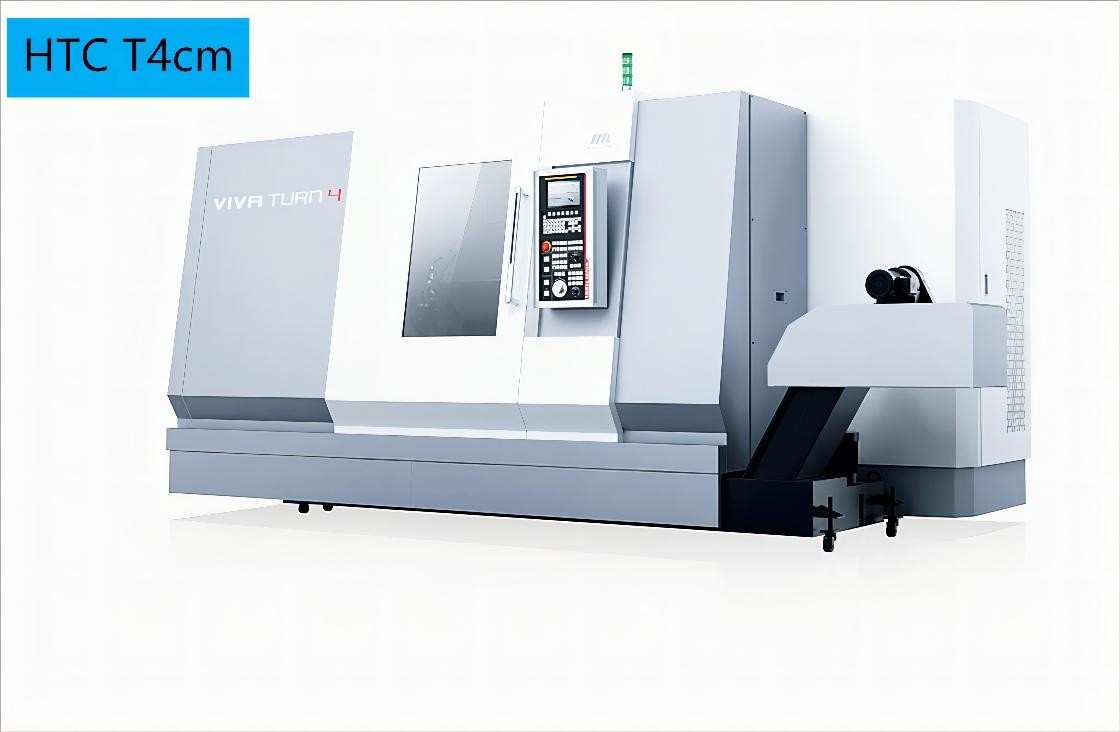

Horizontale aangedreven gereedschaprevolver 12 stations HTCT4Cm Slant Bed CNC draaibank
product beschrijving
De T4Cm CNC draaibank is een gloednieuw product ontworpen en geproduceerd op basis van het Duitse lokale ontwerp, gecombineerd met de jarenlange ervaring van onze fabriek in het ontwerpen van horizontale CNC-draaibanken, en voldoet aan de markt- en ontwikkelingsbehoeften. Het product heeft een ultra-hoge precisie en stabiliteit, een zeer stijve structuur en een krachtige spindel met hoog koppel die voldoet aan de behoeften van zwaar snijden, waardoor klanten een hoge efficiëntie en lage kosten kunnen behalen.
Belangrijkste Technische Parameters
| Items | Eenheid | T4Cm | |
| Maximale diameter over bed | mm | ∅720/∅720/∅720/∅720 | |
| Maximale snijlengte | mm | 450/950/1500/2500 | |
| Maximale snijdiameter | mm | 420 | |
| Maximale draaidiameter over de slede | mm | 500 | |
| Spindelneus | A2-8 | ||
| Spindelgat diameter | mm | 80 | |
| Maximale diameter van doorgaande stang | mm | 65 | |
| Spindelsnelheidsbereik | tpm/Nm | 35〜3000 | |
| Hoofdmotor 15 minuten / continu | kW | 22/30 | |
| Standaard klauwplaat diameter | inch | 10 | |
| X/Z-as snelle verplaatsingssnelheid | m/min | 30/30,30/30,30/20,30/12 | |
| X-as verplaatsing | mm | 280 | |
| Z-as verplaatsing | mm | 570/1070/1570/2570 | |
| Tegenkop spindelconus | Mohs | 5# | |
| Tegenkop lichaamsslag | mm | 450/850/1200/2200 | |
| Tegenkop huls slag | mm | 150 (1000/1500/2500 specificatie) |
|
| Standaard gereedschaprevolver type | horizontale aangedreven gereedschaprevolver 12 stations | ||
| Gereedschapsmaat | Extern gereedschap | mm | 25x25 |
| Boorstang diameter | mm | ∅40 | |
| Bewerking Nauwkeurigheid | IT6 | ||
| Positioneringsnauwkeurigheid | X-as | mm | 0.01 |
| Z-as | mm | 0.015/0.015/0.02/0.035 | |
| C-as | mm | 48'' | |
| Herhaal positioneringsnauwkeurigheid | X-as | mm | 0.005 |
| Z-as | mm | 0.007/0.007/0.013/0.02 | |
| C-as | mm | 24'' | |
| Max. werkbelasting | Schijftype | kg | 200 |
| As onderdelen | kg | 600;800 | |
| Machinegewicht | kg | 6000/7500/9500/12000 | |
| Machine lengte × breedte × hoogte | mm | 3550x2140x2150 4550x2140x2150 4700x2250x2250 5900x2250x2250 |
|
FAQ
V: Waarom kiezen voor onze machine?
A: 1. Hoge kwaliteit met concurrerende prijs
2. 20 jaar export ervaring
3. CE, ISO certificaten
4. 24 UUR ONLINE SERVICE (Telefoon, Skype, WhatsApp)
6. 12 maanden kwaliteitsgarantie
V: Kunnen we beginnen met een kleine hoeveelheid? Wat is de MOQ?
A: We kunnen bestellingen met elke hoeveelheid accepteren. De MOQ is 1 eenheid
V: Heeft u QC of veiligheidsnormen?
A: Ja, we hebben een zeer strikte kwaliteitscontrole afdeling opgericht om een goede kwaliteit te garanderen.
V: Hoe kunnen we leren hoe we de machine moeten bedienen?
A: Instructievideo en instructies voor de bediening, zelfs een engineer, zijn beschikbaar.
