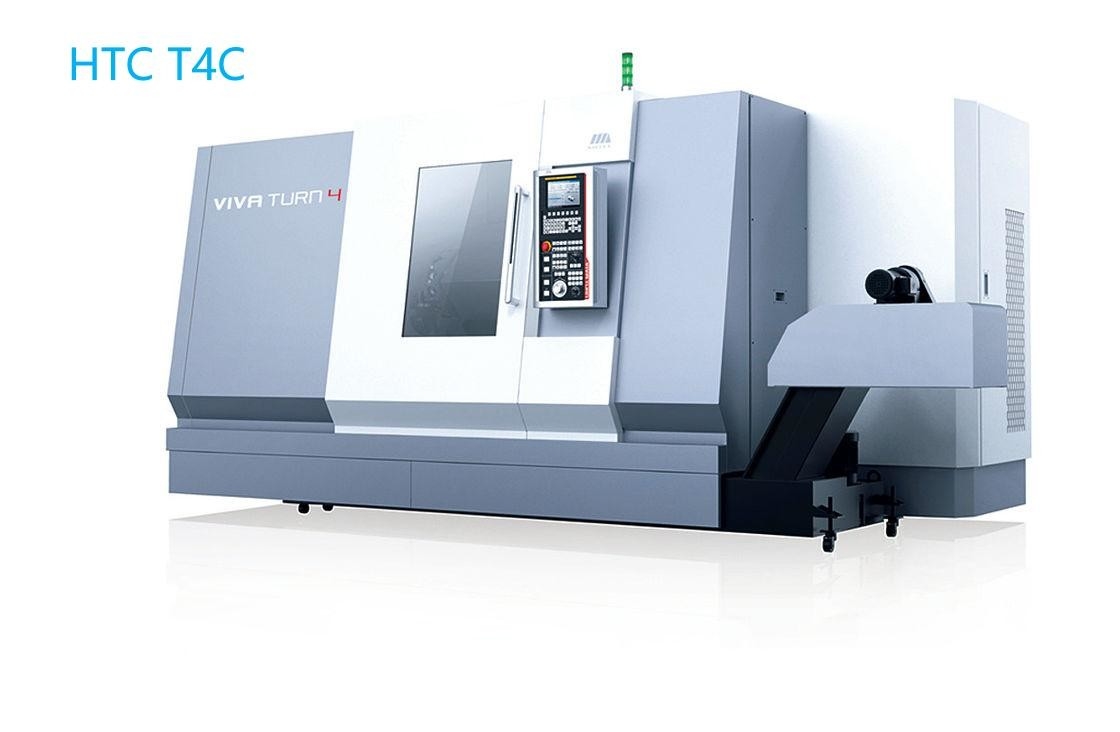

Horizontale 45 graden Slant Bed CNC draaiwiel 3000r/min Metalen bewerkende draaibank T4C
Productgegevens
| Productnaam: | HTCT4C CNC Draaibank met Horizontale Schuine Bed | Maximale diameter van de schommel over het bed:: | ∅720/∅720/∅720/∅720mm |
|---|---|---|---|
| Maximale snijlengte:: | 500/1000/1500/2500mm | Maximale doorsnede:: | 500 mm |
| Maximale draaidiameter op de glijbaan:: | 500 mm | De diameter van het spindelgat:: | 80 mm |
| Maximale doorsnede van de staaf:: | 65 mm | Spindel snelheidsbereik:: | 35〜3000r/min |
| Standaardschokdiameter:: | 10 inch | Standaard type gereedschapsturf:: | horizontale gereedschapsturm 12 stations |
| Markeren |
Horizontaal kantelbed CNC-draaien,45 graden hellend bed CNC draaibank,Metalenbewerkende CNC-draaibank |
||
Productbeschrijving
Metaalbewerking Chinese Fabriek HTCT4C Horizontale Schuine Bed CNC Draaibank
product beschrijving

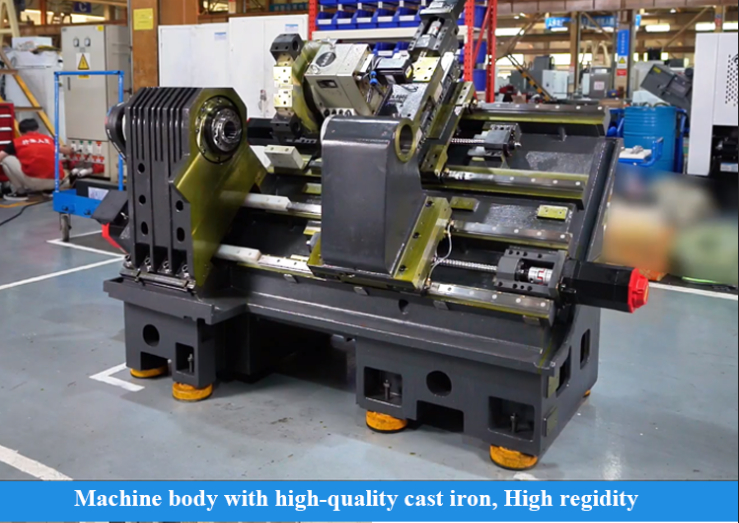

Het 45-graden hoge-stijfheid integrale schuine bed heeft stabiele prestaties, wat de bewerkingsnauwkeurigheid en levensduur garandeert. Door middel van eindige elementenanalyse, de meest redelijke structuurlay-out, modulaire combinatie, gemakkelijke realisatie van drie-assige, vier-assige configuratie en functies.
Belangrijkste Technische Parameters
| Items | Eenheid | T4C | |
| Maximale diameter over bed | mm | ∅720/∅720/∅720/∅720 | |
| Maximale snijlengte | mm | 500/1000/1500/2500 | |
| Maximale snijdiameter | mm | 500 | |
| Maximale draaidiameter over de slede | mm | 500 | |
| Spilneus | A2-8 | ||
| Spilgatdiameter | mm | 80 | |
| Maximale diameter van de doorvoerstaaf | mm | 65 | |
| Spilsnelheidsbereik | r/min/Nm | 35〜3000 | |
| Hoofdmotor 15 minuten / continu | kW | 22/30 | |

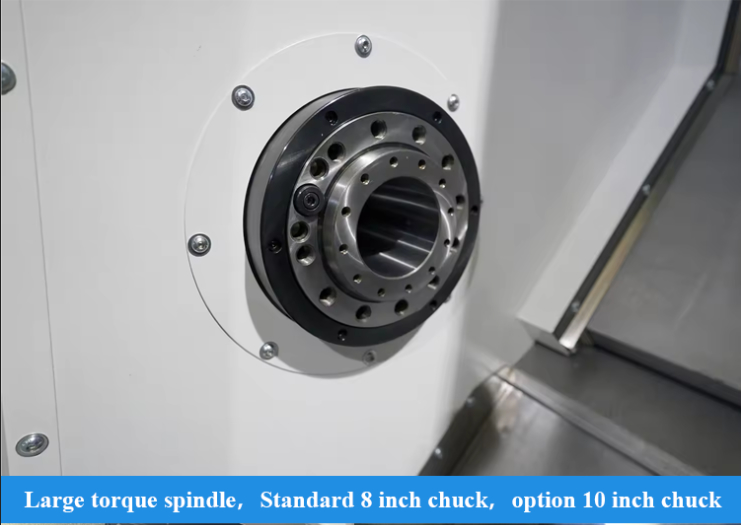

| Standaard klauwplaat diameter | inch | 10 | |
| X/Z-as snelle verplaatsingssnelheid | m/min | 30/30,30/30,30/20,30/12 | |
| X-as verplaatsing | mm | 280 | |
| Z-as verplaatsing | mm | 570/1070/1570/2570 | |
| Tegenkop spindelconus | Morse | 5# | |

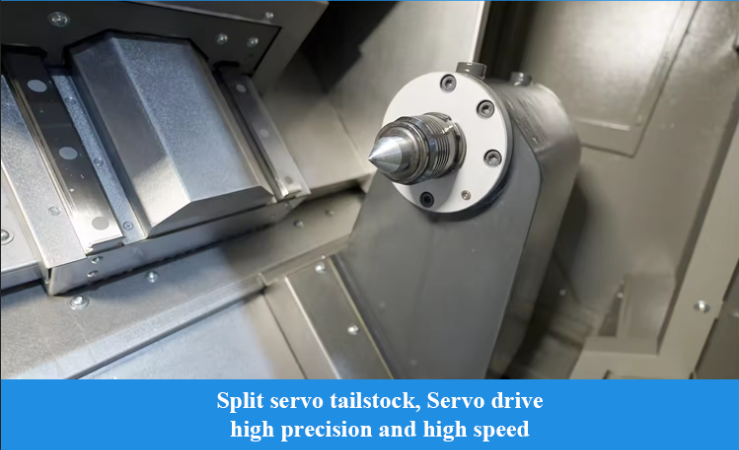

| Tegenkop lichaamsslag | mm | 450/850/1200/2200 | |
| Tegenkop huls slag | mm | 150 (1000/1500/2500 specificatie) |
|
| Standaard gereedschaprevolver type | horizontale gereedschaprevolver 12 stations | ||
| Gereedschapsmaat | Extern gereedschap | mm | 25x25 |
| Boorstang diameter | mm | ∅40 | |
| Bewerkingsnauwkeurigheid | IT6 | ||
| Positioneringsnauwkeurigheid | X-as | mm | 0.01 |
| Z-as | mm | 0.015/0.015/0.02/0.035 | |
| Herhaal positioneringsnauwkeurigheid | X-as | mm | 0.005 |
| Z-as | mm | 0.007/0.007/0.013/0.02 | |
| Max. werkbelasting | Schijftype | kg | 200 |
| As onderdelen | kg | 600;800 | |
| Machinegewicht | kg | 6000/7500/9500/12000 | |
| Machinegereedschap Lengte × breedte × hoogte | mm | 3550x2140x2150 4550x2140x2150 4700x2250x2250 5900x2250x2250 |
|
Structuurvoordelen
Hoge stijfheid Hoge precisie Rijke configuratie
