Horizontaal 5-assig bewerkingscentrum

Horizontaal 5-assig bewerkingscentrum

Complexe onderdelen 5Axis Machining Center

5 as horizontaal bewerkingscentrum

hoge precisie en hoge efficiëntie

Plaats van herkomst:

China

Merknaam:

SMTCL/SYMG

Certificering:

ISO certification

Modelnummer:

HMU160

Neem contact met ons op
Vraag een offerte
Productgegevens
Merknaam:
SMTCL
Modelnummer:
HMU160
Naam:
Horizontaal 5-assig bewerkingscentrum
Controlesysteem:
(FACULTATIEVE) SIEMENS GSK FANUC
Maximale verplaatsing van het skateboard op de X-as:
1500 mm
Maximale verplaatsing van de straal - Y-as:
1000 mm
Maximaal spindelvertrek -Z-as:
660 mm
Maximale draaidiameter van as C:
Φ1800mm
A-as Reis:
± 110°
C-as Reis:
360°
Betaling en verzendvoorwaarden
Min. bestelaantal
1 set
Prijs
Onderhandelbaar
Verpakking Details
De houten koffer, blikkoffer, andere zeevaardige verpakkingen.
Levertijd
45-60 dagen
Betalingscondities
L/C, T/T, Western Union
Levering vermogen
50 stuks per maand
Productbeschrijving

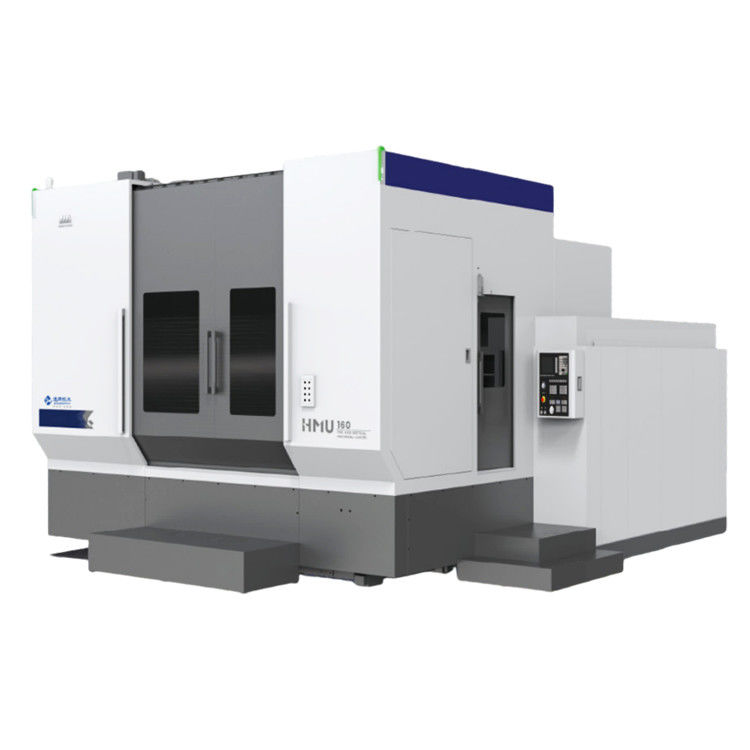

Horizontaal 5-assig bewerkingscentrum 0

Productbeschrijving:

HMU 160 High Speed High Performance Horizontale Vijf-assige Bewerkingscentra

Het product is geschikt voor de bewerking van complexe gevormde onderdelen in nieuwe energievoertuigen en andere industrieën. Het is een hoogwaardig horizontaal vijf-assig bewerkingscentrum dat onafhankelijk is ontwikkeld door General Technology Group. Het product heeft een lineaire as met een snelle bewegingssnelheid van 100 m/min, een acceleratie van 1 g, een roterende as aangedreven door een torsiemotor, een snelheid van meer dan 40 r/min, de dynamische prestaties van de machine zijn uitstekend. Hoge snelheid, hoge precisie, hoge stijfheid kenmerken, rijke configuratie, kan worden toegepast op de verwerking van aluminiumlegering subframes voor nieuwe energievoertuigen en andere gebieden, zal uitstekende productieprestaties leveren op het gebied van nieuwe energievoertuigen.

Productdetails:

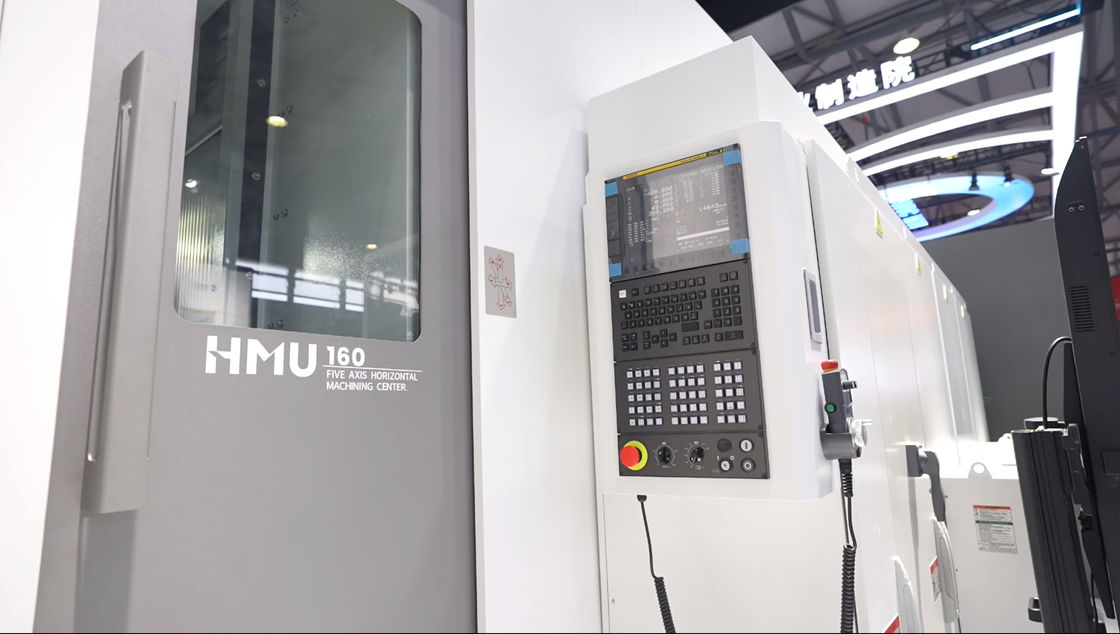

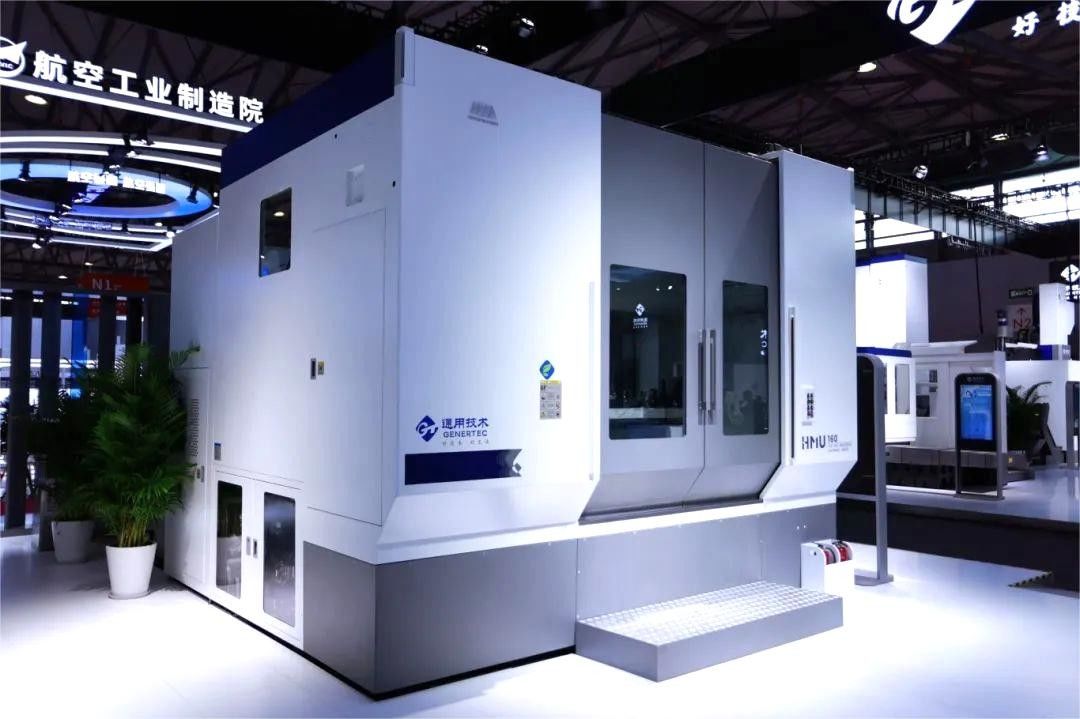

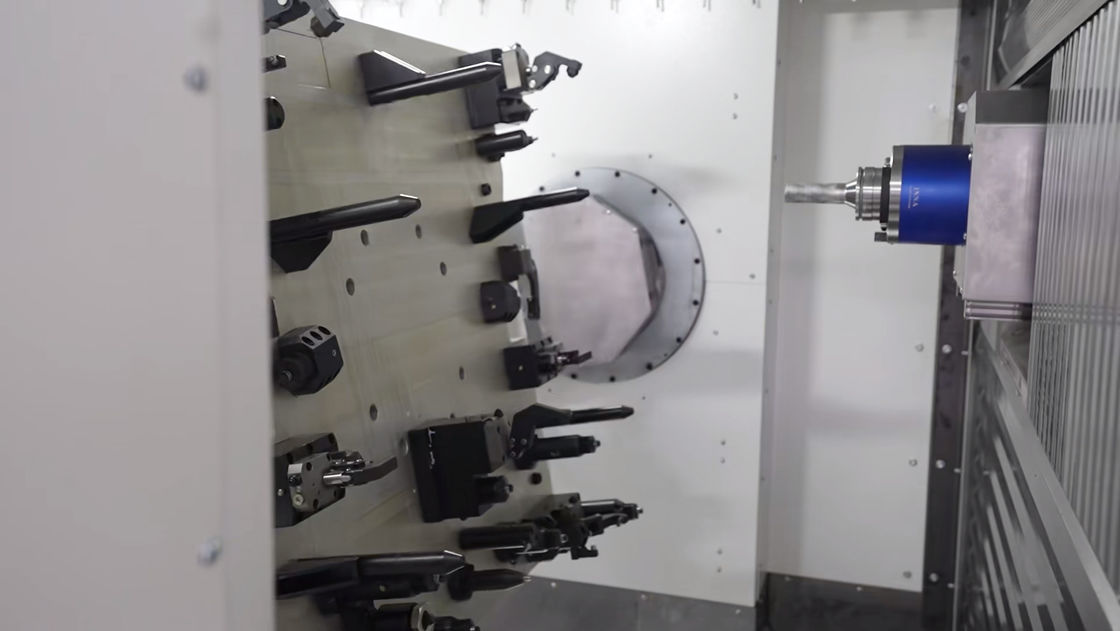

Horizontaal 5-assig bewerkingscentrum 1Horizontaal 5-assig bewerkingscentrum 2Horizontaal 5-assig bewerkingscentrum 3Horizontaal 5-assig bewerkingscentrum 4
Productparameters:
Item
Eenheid
Specificaties
Capaciteit
Maximale verplaatsing van de slede - X-as
mm
1500
Maximale verplaatsing van de balk - Y-as
mm
1000
Maximale verplaatsing van de spindel - Z-as
mm
660
Maximale draaidiameter van as C
mm
Φ1800

A-as verplaatsing
°
±110
C-as verplaatsing
°
360
Werktafel
Tafelafmetingen
mm
Φ580
Max. belasting op de tafel

kg
800
T-sleuf afmeting

M16
Spindel
Spindelkegel

HSK-A100
Maximumsnelheid
r/min
12000
Spindelaandrijving

Motor-spindel
Uitgangskoppel (100%/S6 40%)
N.m
175/206
Uitgangsvermogen (100%/S6 40%)
kW
40/42
Voeding
Snelle bewegingssnelheid X-as
m/min
100
Snelle bewegingssnelheid Y-as
m/min
100
Snelle bewegingssnelheid Z-as
m/min
100
Snelle bewegingssnelheid A-as
r/min
50
Snelle bewegingssnelheid C-as
r/min
40
A.T.C
Gereedschapsopslagcapaciteit
stuks
40 (uitbreidbaar)
Max. gereedschapslengte
mm
550
Maximaal gereedschapsgewicht
kg
20
Max. gereedschijfdiameter (vol)
mm
Φ125
Max. gereedschijfdiameter (aangrenzend)
mm
Φ250
Positioneringsnauwkeurigheid
X/Y/Z

mm
0.01
A/C
Sec
15/10
Herhaalbaarheid positionering
 X/Y/Z

mm
0.006
A/C
Sec
10/6
Overig
Nettogewicht machine
kg
25000
