Plaats van herkomst:
China
Certificering:
ISO certification
Modelnummer:
VDW50
Video
Video
Video
Video

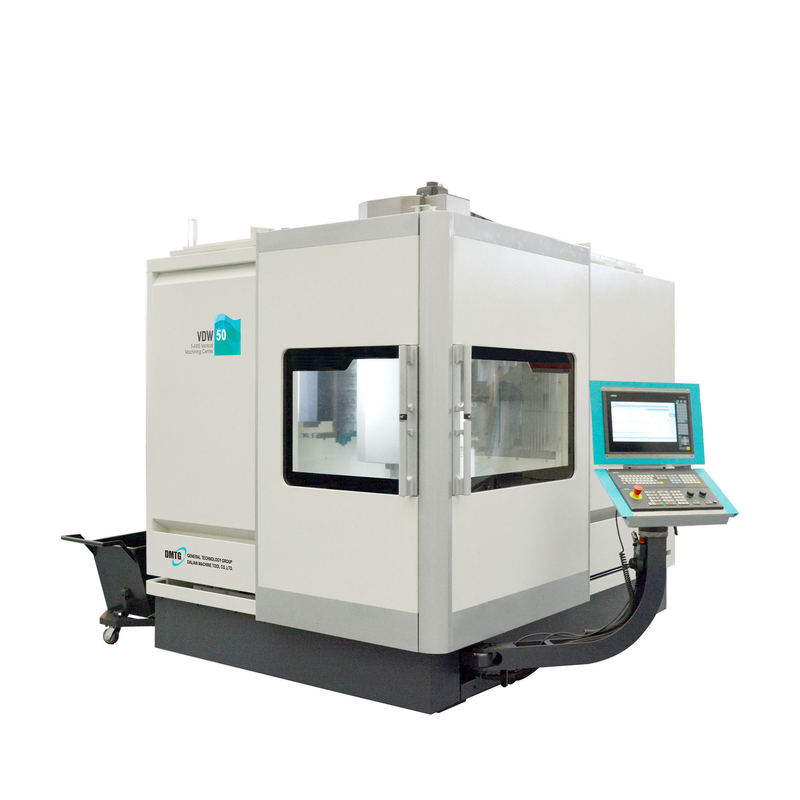

VDW50 5 As Verticale het Machinaal bewerken Centrumcnc het Machinaal bewerken Centrumhoge snelheid
| Punt | Eenheid | VDW50 |
| Worktablegrootte | mm | 500 |
| Max.load | kg | 300 (0°), 200 (0-90°) |
| Het vastklemmen gebied | mm | 600*460 |
| T-groeven (numbers*wigth*center afstand) | 8*14*45° | |
| Lijst het indexeren (de as van B axis*C) | 175° (left110°~right65°) *360° | |
| Roterende snelheid (B/C-as) | t/min | 17.75 |
| X/Y/Z asreis | mm | 500/450/400 |
| X/Y/Z maniertype van de asgids | Lineaire leibaan | |
| Afstand van asneus aan lijst | mm | 150-600 |
| X/Y/Z as snelle doortocht | m/min | 30/30/30 (opteer: 36/36/36) |
| X/Y/Z asknipsel feedrate | m/min | 0-20 |
| Astype | Directe aandrijvingsas | |
| De macht van de asmotor | kW | 7 (Ps1-)/15 (Pmax) |
| De torsie van de asmotor | N.m | 45 (Ms1-)/95 (Mmax) |
| Max.spindle snelheid | t/min | 12000 |
| De capaciteit van het hulpmiddeltijdschrift | 24T wapen | |
| Het type van hulpmiddelsteel | Hsk-A63 | |
| Maximum hulpmiddelgewicht | kg | 8 |
| Max.tool diamater (de aangrenzende hulpmiddelen van w/o) | mm | 75 |
| Max.tool lengte | mm | 300 |
| Het onttrekken van waaier (staal) | M3-M24 | |
| Max.drilling diameter (staal) | 36 | |
| X/Y/Z as het plaatsen nauwkeurigheid | mm | 0.008/0.008/0.008 |
| X/Y/Z de nauwkeurigheid van de asherhaalbaarheid | mm | 0.005/0.005/0.005 |
| B/C as het plaatsen nauwkeurigheid | duim | 10“, 8“ |
| B/C de nauwkeurigheid van de asherhaalbaarheid | duim | 4“, 3“ |
| CNC controlemechanisme | SIEMENS SINUMERIK 840Dsl, HEIDENHAIN iTNC640 | |
| Machineafmetingen (L/W/H) | mm | 5242*4650*3260 |
| Machinegewicht | kg | 8000 |
Standaardconfiguraties
●Balschroef en lineaire leibaan
●Ketting-type spaandertransportband en spaanderkar
●Airconditioner
●24T-wapen-Type ATC
●De slag van de aslucht
●Het stijve onttrekken
Facultatief
●40T-wapen-type ATC
●15000rpm directe aandrijvingsas
●2Mpa koelmiddel door spindle/7Mpa-koelmiddel door as
●lineaire schaal 3 (Heidenhain)
