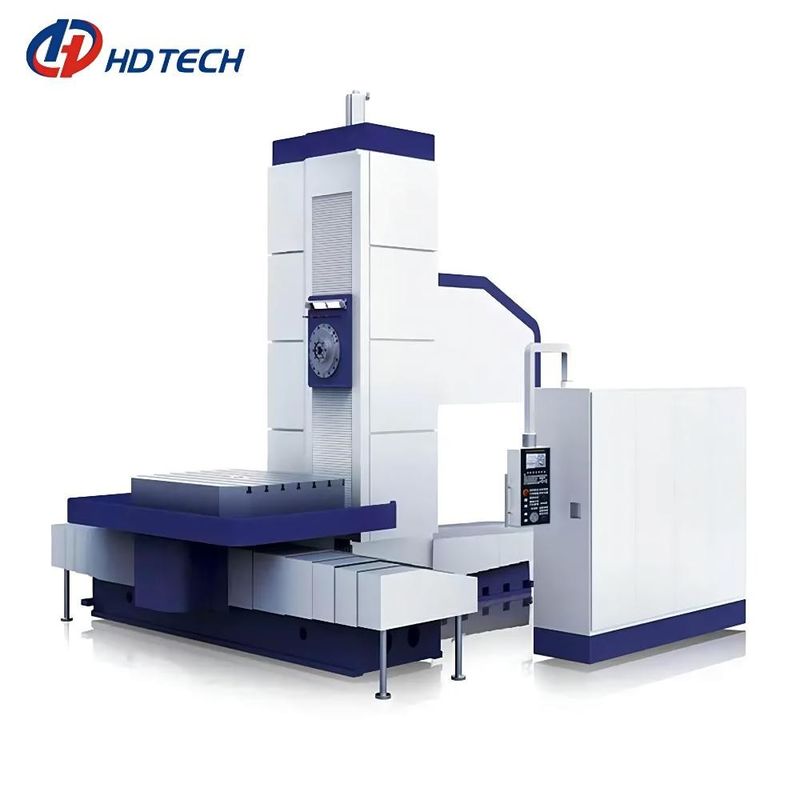

TK6513/TKP6513 CNC horizontale malende en boring machine voor om metaal te snijden
Producttoepassing
TK6513 CNC Planer is de Horizontale Malende en Boring Machine één van de meest veelzijdige werktuigmachines. Het is één van de uitgebreidste werktuigmachines. Zijn het werk prestaties zijn hoofdzakelijk voor het boring en het malen. Het kan ook worden geboord, boring worden uitgeboord en.
De verwerking van diverse processen zoals vliegtuig is vooral geschikt om doosvormige delen met poreuze structuur en precieze hoogtevereisten te verwerken.
Technische parameter
| Punt | Eenheid | TK6513 | TKP6513 | |
| Worktablegrootte | mm | 1400x1600 (1600x1800) | 1400x1600 (1600x1800) | |
| Max.load op lijst | kg | 10000 | 10000 | |
| Worktable t-Groef | mm x n | 28x9 | 28x9 | |
| Asdiameter | mm | Ø130 | Ø130 | |
| Asversmalling | — | ISO 7: 24 No.50 | ISO-7:24 No.50 | |
| Assnelheid | r/min | 10-2000 (10-3000) | 10-2000 | |
| Max.torque van as | NM | 2500/3000 | 2500/3000 | |
| Afstand van ascentrum aan lijstoppervlakte | mm | 10-1700 | 10-1700 | |
| Min. afstand van het aseind aan het centrum van worktable | mm | 850(As nul positie) | 850(As nul positie) | |
| Transversale reis van worktable X | mm | 2000 (3000/3500/4000) | 2000 (3000/3500/4000) | |
| Verticale reis van asdoos Y | mm | 1600 (2000/2500/3000) | 1600 (2000/2500/3000) | |
| Kolom longitudinale slag Z | mm | 1600(2000) | 1600(2000) | |
| Asslag W | mm | 800 | 800 | |
| Ramsslag V | mm | - | - | |
| Vlak roterend de slagu van de plaatschuif | mm | - | 200(300) | |
| Lijstomwenteling B | ° | 0.001x360 | 0.001x360 | |
| Voersnelheid | X, Y, Z | mm/min | 1-6000 | 1-6000 |
| W, U | mm/min | W: 1-3000 | W: 1-3000 U: 1-3000 | |
| B | r/min | 0-1 | 0-1 | |
| Snelle dwarssnelheid | X, Y, Z | m/min | 9 | 9 |
| W, U | m/min | 3 | 3 | |
| B | r/min | 1 | 1 | |
| Automatisch hulpmiddel veranderend apparaat | De methode van de de capaciteits/hulpmiddel verandering van het hulpmiddeltijdschrift | stuk | 40 (facultatieve 60)/vast punt | 40 (facultatieve 60)/vast punt |
| De specificaties van de hulpmiddelhouder | — | ISO 7: 24 JT50 (BT50/CAT50) | ISO 7: 24 JT50 (BT50/CAT50) | |
| Max.weight van hulpmiddel | kg | 25 | 25 | |
| Max.tool lengte/diameter | mm | 400/Ø125 | 400/Ø125 | |
| De tijd van de hulpmiddelverandering | S | 15 | 15 | |
| Max.diameter van aangrenzend leeg hulpmiddel | mm | Ø250 | Ø250 | |
| De specificaties van de hulpmiddelhouder | — | ISO-7:24 JT50 | ISO-7:24 JT50 | |
| De norm van de trekkrachtspijker | 一 | Lda-50 | Lda-50 | |
| hoofdmotormacht | kW | 25/30 (continuous/30min) | 25/30 (continuous/30min) | |
| het plaatsen nauwkeurigheid | X, Y, Z | mm | X, Y, Z: 0,02; W: 0,02 | X, Y, Z: 0,02; W: 0,02; U: 0,032 |
| B (4x90°) | „ | 10“ (6“) | 10“ (6“) | |
| Herhaal het plaatsen nauwkeurigheid | X, Y, Z | mm | X, Y, Z: 0,013; W: 0,018 | X, Y, Z: 0,013; W, U: 0,018 |
| B | “ | 7“ | 7“ | |
| Elektro totale capaciteit | kVA | 85 | 85 | |
| Algemene afmetingen (L*W*H) | mm | 6700x7800x4400 | 6700x7800x4400 | |
TK de configuratie van de reeksmachine
Standaardconfiguratie:
B grating van de ascirkel
Elke het spoorbescherming van de asgids
De transportband van de kettingsspaander (TK6511B-spiraal)
Gecentraliseerd Smeringsapparaat voor Werktuigmachine
Het dienblad van het werkbankwater
Voetpedaal
Externe koude
Ingevoerde loodschroef, aslager, rollend element
Asslag
Facultatieve configuratie:
De bescherming van het werkbankgebied (schuifdeur/insteektype)
X/Y/Z grating heerser
Het interne koelen
De transportband van de kettingsspaander (TK6511B slechts)
Bijkomend malenhoofd
waterkanon
FANUC 31i
luchtkanon
De oliekoeler van de pomppost, de koeler van de asblokolie
Verticale draaischijf
De bescherming van het kolompantser
Omheiningsbescherming
Gebiedstoepassing
Wijd gebruikt in luchtvaart, ruimte, scheepsbouw, vervoer, spoorwegen, de militaire industrie, energie, windenergie, kernenergie, op zwaar werk berekend, metallurgie, mijnbouw, bouwmachines, petrochemische machines, interne verbrandingsmotoren, waterpompen en andere algemene machinesverwerkende industrie. Het is een verwerkingsdoos, het belangrijkste eerste-geselecteerde materiaal voor grote en middelgrote delen zoals huisvesting en basissen.
Doosverwerking Graafwerktuigdelen Vorm lege verwerking
