Plaats van herkomst:
China
Certificering:
CE ISO
Modelnummer:
CW61100E/CW62100E
Video
Video
Video
Video

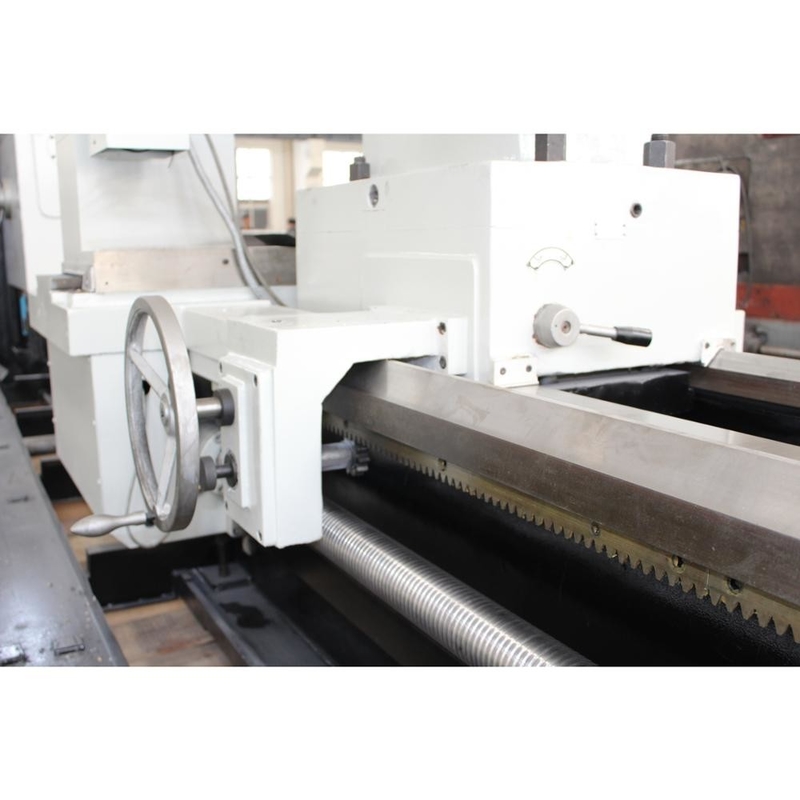

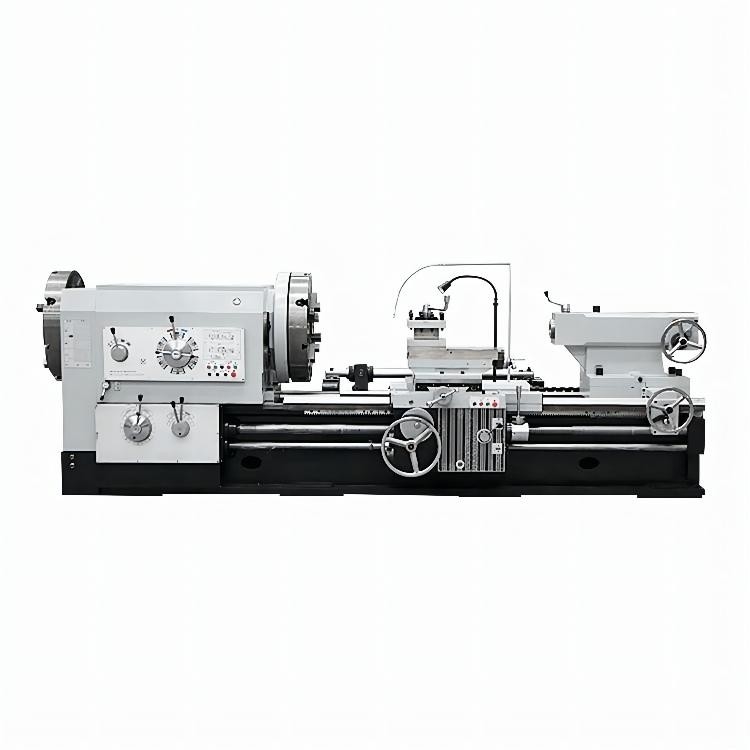

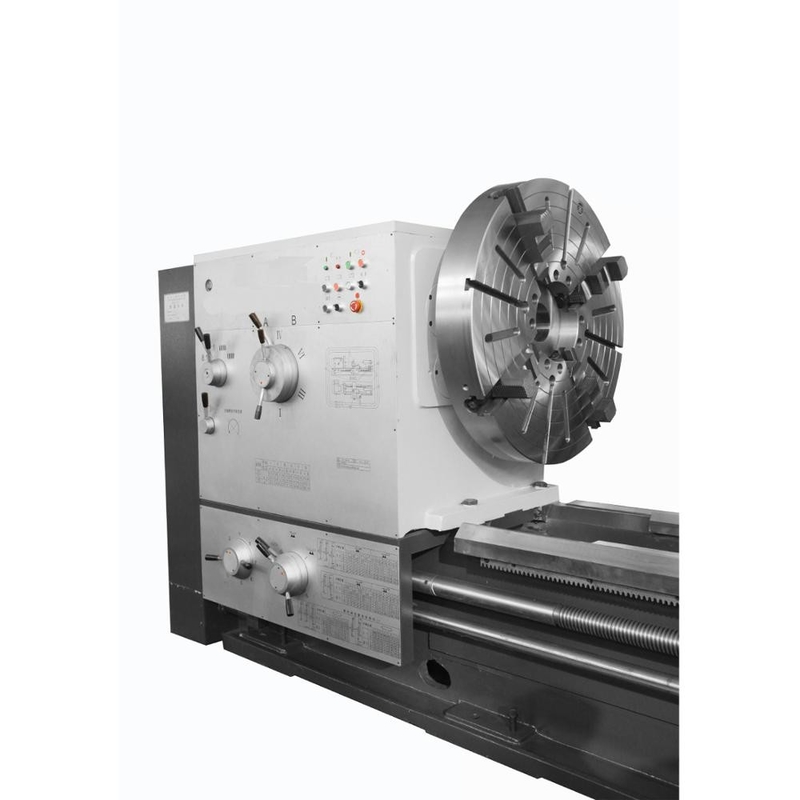

CW61100E/CW62100E de Chinese prijs van de de draaibankmachine van de metaaldraaibank grote op zwaar werk berekende horizontale
Productpresentatie
Cw-e kunnen de reeks horizontale draaibanken diverse draaiende taken, op zich nemen hoofdzakelijk voor het draaien van binnen en buiten cilindrische oppervlakten, kegeloppervlakten en andere delen met roterende oppervlakten. Het draaien, het groeven, het snijden, het boren en het draaien diverse algemeen gebruikte metrische, duim, modulus en diameterdraden. Deze werktuigmachine is vooral geschikt voor kleine gegroepeerde productie en verwerkingsworkshops en mechanische onderhoudsworkshops, en kan materialen zoals staal, gietijzer en non-ferrometalen verwerken.
| Standaardconfiguraties | |
| 3-kaak klem | 4-manier hulpmiddelpost |
| Regelmatige rust (3000mm-norm ≥ <3000mm-option> | |
| Volg rust (3000mm-norm ≥ <3000mm-option> | |
| Standaardtoolkit | |
| Facultatieve configuraties | ||
| 4-kaak klem | Klemwacht | |
| Hulpmiddel postwacht | Achterspatlap | |
| Ø130Diameter van as droeg | 15kW asmotor | |
| Centrum van losse kop | Gezichtsplaat | Draadwijzerplaat |
| Aandrijvingsplaat | Spits-draait gehechtheid | DRO |
| Ankerbouten | Ascentrum en centrumkoker | |
| Regelbare stootkussens | Voetrem (Beschikbare 1000mm~3000mm) | |
Productconfiguratie
| Productmodel | EENHEID | CW6163E | CW6263E | CW6180E | CW6280E | CW61100E | CW62100E | |
| specificatie | ||||||||
| Max. schommelingsdiameter over bed | mm | Ø630 | Ø800 | Ø1000 | ||||
| Max.swing diameter over dwarsdia | mm | Ø350 | Ø480 | Ø710 | ||||
| Max.swing diameter in hiaat | mm | — | Ø800 | — | Ø1000 | — | Ø1230 | |
| Lengte in hiaat | mm | — | 350 | — | 350 | — | 350 | |
| Max. werkstuklengte | mm | 1000/1500/2000/3000/4000/5000/6000 | ||||||
| Max. scherpe lengte | CW61xxx | mm | 850/1350/1850/2850/3850/4850/5850 | |||||
| CW62xxx | 600/1100/1600/2600/3600/4600/5600 | |||||||
| As | ||||||||
| asneus | C11 *D11 | |||||||
| De as droeg | mm | Ø100 (C11) (Toelaatbare bardiameter ≤Ø98) *Ø105 (D11) (Toelaatbare bar diameter≤Ø103) opteer: Ø130 (Toelaatbare bar diameter≤Ø128) |
||||||
| Klemgrootte | mm | Ø315 | Ø400 | Ø400 | ||||
| De versmalling van as droeg | Metrische 120 (1:20) Opteer: De as droeg Ø130- Metrische 140 (1:20) |
|||||||
| Max.Spindletorsie | NM | 2400 | ||||||
| De waaiers van de assnelheid | t/min | 7.5-1000 (18 snelheden) | ||||||
| De hoogte van het ascentrum | mm | 315 | 400 | 515 | ||||
| De macht van de asmotor | 11kw/1460rpm (50HZ) opteer: 15kw/1460rpm (50HZ) | |||||||
| Losse kop | ||||||||
| Diameter van losse kopschacht | mm | Ø100 | ||||||
| Reis van losse kopschacht | mm | 250 | ||||||
| Versmalling van losse kopschacht | No.6 MT | |||||||
| Feeds&Threads (metrische schroef*inch schroef) | ||||||||
| Longitudinaal voer | metrische schroef | mm/r | 64 snelheden 1/1 0.1-1.52; 16/1 1.6-24.3 | |||||
| duimschroef | in/r | 64 snelheden *1/1 0,0019〜 0,0612; *16/1 0.0305-0.98 | ||||||
| Dwarsvoer | 1/2 keer van het longitudinale voer | |||||||
| Metrische draden | mm | 0,5〜 240 (52 Soorten) *1-256 (57 Soorten) |
1-240 (50 Soorten) *1-256 (57 Soorten) |
0,5〜 240 (52 Soorten) *1-256 (57 Soorten) |
||||
| Modulaire draden | mm | 0,5 〜 120 (53 Soorten) *0.5 〜 128 (57 Soorten) | ||||||
| Duimdraden | TPI | 28-1 (34 Soorten) *32〜 1/16 (67 Soorten) |
14-1 (26 Soorten) *32-1/16 (67 Soorten) |
28-1 (34 Soorten) *32-1/16 (67 Soorten) |
||||
| Diametrale hoogtedraden | DP | 28-1 (24 Soorten) *32〜 1/8 (57 Soorten) | ||||||
| Hulpmiddelpost | ||||||||
| Max.tool steelgrootte | mm | 30X30 | ||||||
| Reis van hoogste dia | mm | 200 | ||||||
| Wartelhoek van hoogste dia | ±90° | |||||||
| machineafmetingen (L*W*H) |
mm | 3180X1340X 1830(1000) 3630X1340X1830 (1500) 4230X1340X 1830(2000) 5130X1340X 1830(3000) 6040X1430X 1830(4000) 7120X1430X 1830(5000) 8240X1430X 1830(6000) | 3180X1380X 1830(1000) 3630X1380X 1830(1500) 4230X1380X1830 (2000) 5130X1380X1830 (3000) 6040X1470X1830 (4000) 7120X1470X1830 (5000) 8240X1470X 1830(6000) | 3180X1460X 1830(1000) 3630X1460X1830 (1500) 4230X1460X 1830(2000) 5130X1460X 1830(3000) 6040X1550X1830 (4000) 7120X1550X 1830(5000) 8240X1550X 1830(6000) | ||||
| Machinegewicht | CW61xxx | kg | 3900/4200/4500/5000/ 5800/6500/7300 |
4100/4400/4700/5200/ 6500/7200/7700 |
4350/4650/4950/5450/ 6800/7300 |
|||
| CW62xxx | 4050/4350/4650/5150/ 5950/6650/7450 |
4250/4550/4850/5350/ 6600/7300/7850 |
4500/4800/5100/5600/ 6950/7450 |
|||||
FAQ
Q.What zijn uw normale levertijden?
A.Our waaier van bedrijf de typische levertijden van 30-45days na ontvangstbewijs van orde.
Q.What zijn de betalingsvoorwaarden u aanbiedt?
A.We keuren betaling van T/T, L/C enz. goed
Q.What biedt het soort pakket u aan?
A.Normally in triplexgeval, om alle goederen in goede staat ervoor te zorgen.
Q.What is MOQ voor uw productie?
A.The MOQ hangt etc. af van uw eisen ten aanzien van kleur, embleem. Voor sommige normale punten, hebben wij in voorraad, is MOQ 1 reeks.
Q.Do hebt u Ce-certificatie
A.Yes, hebben wij Ce-certificatie, is de machinekwaliteit één gewaarborgd jaar.
Q. hoe te om de kwaliteit van de producten te controleren?
A.We hebben altijd grote nadruk op het kwaliteitsniveau wordt gehandhaafd gelegd. Voorts het principe dat wij altijd „is klanten betere kwaliteit, betere prijs, en de betere dienst“ te verlenen hebben gehandhaafd.
