Plaats van herkomst:
China
Certificering:
CE ISO
Modelnummer:
CDE6150A/CDE6250A
Video
Video
Video
Video

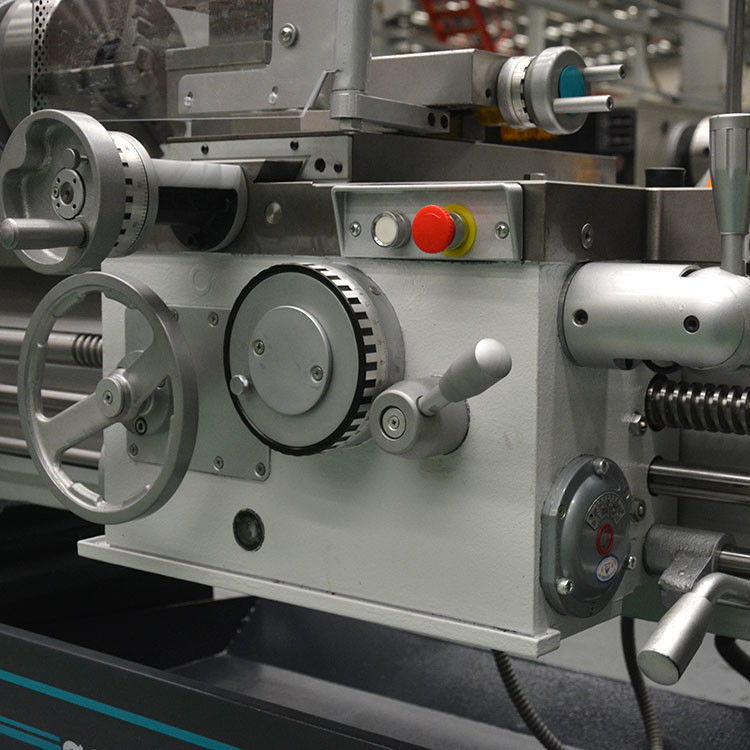

CDE-de Machine Conventionele Handdraaibank van de Reekscde6150a/cde6250a Handdraaibank voor Metaal
Productdetails
| Standaardconfiguraties | Facultatieve configuraties | |||
| 3-kaak klem | 4-manier hulpmiddelpost | 4-kaak klem | Klemwacht | |
| Regelmatige rust (1500mm-norm ≥ <1500mm-option> | Hulpmiddel postwacht | Achterspatlap | ||
| Volg rust (1500mm-norm ≥ <1500mm-option> | Centrum van losse kop | Gezichtsplaat | Draadwijzerplaat | |
| Standaardtoolkit | Aandrijvingsplaat | Spits-draait gehechtheid | ||
| DRO | Ankerbouten | |||
| Ascentrum en centrumkoker | Regelbare stootkussens | |||
Productconfiguratie
| Productmodel | EENHEID | CDE6140A | CDE6240A | CDE6150A | CDE6250A | CDE6166A | CDE6266A | |
| specificatie | ||||||||
| Max. schommelingsdiameter over bed | mm | Ø400 | Ø500 | Ø660 | ||||
| Max.swing diameter over dwarsdia | mm | Ø220 | Ø290 | Ø430 | ||||
| Max.swing diameter in hiaat | mm | — | Ø700 | — | Ø760 | — | Ø910 | |
| Lengte in hiaat | mm | — | 260 | — | 260 | — | 260 | |
| Max. werkstuklengte | mm | 750/1000/1500/2000/3000 | ||||||
| Max. scherpe lengte | mm | 700/950/1450/1950/2950 | ||||||
| As | ||||||||
| asneus | C6 | |||||||
| De as droeg | mm | Ø52 (Toelaatbare bardiameter ≤Ø50) | ||||||
| De versmalling van as droeg | No.6 MT | |||||||
| Max.Spindletorsie | NM | 1586 | ||||||
| De waaiers van de assnelheid | t/min | 11-1400 (22 Snelheden) | ||||||
| De hoogte van het ascentrum | mm | 220 | 250 | 325 | ||||
| De macht van de asmotor | 7.5kw/1440rpm (50HZ) opteer: 5.5kw/1150rpm (60HZ) | |||||||
| Losse kop | ||||||||
| Diameter van losse kopschacht | mm | Ø75 | ||||||
| Reis van losse kopschacht | mm | 150 | ||||||
| Versmalling van losse kopschacht | No.5 MT | |||||||
| Feeds&Threads (metrische schroef*inch schroef) | ||||||||
| Longitudinaal voer | 0,035 〜 2.842mm/r (63 Snelheden) *0.0013 〜 0.1057in/r (63 Snelheden) | |||||||
| Dwarsvoer | 0,009 ~ 0,804 mm/r *0.0003 ~ 0.0304in/r | |||||||
| Metrische draden | mm | 0,5 〜 240 (66 Soorten) *0.5 〜 160 (43 Soorten) | ||||||
| Modulaire draden | mm | 0,25 〜 120 (57 Soorten) *0.25 〜 80 (38 Soorten) | ||||||
| Duimdraden | TPI | 80 〜 1/4 (49 Soorten) *80 〜 1/4 (47 Soorten) | ||||||
| Diametrale hoogtedraden | DP | 160 〜 7/16 (50 Soorten) *160 〜 7/16 (48 Soorten) | ||||||
| Hulpmiddelpost | ||||||||
| Max.tool steelgrootte | mm | 25X25 | ||||||
| Reis van hoogste dia | mm | 150 | ||||||
| Wartelhoek van hoogste dia | ±45° | |||||||
| Max.Travel van Hulpmiddelpost | X-as | mm | 348 | 373 | ||||
| Z-as | mm | 700/950/1450/1950/2950 | ||||||
| machineafmetingen (L*W*H) |
mm | 2400X1198X1264 (750) 2650X1198X 1264(1000) 3150X1198X 1264(1500) 3650X1198X 1264(2000) 4650X1198X 1264(3000) |
2400X1198X1294 (750) 2650X1198X 1294(1000) 3150X1198X 1294(1500) 3650X1198X 1294(2000) 4650X1198X 1294(3000) |
2400X1223X1369 (750) 2650X1223X 1369(1000) 3150X1223X 1369(1500) 3650X1223X 1369(2000) 4650X1223X 1369(3000) | ||||
| Machinegewicht | CDE61 | kg | 1970/2020/2100/2260/2550 | 2020/2070/2150/2310/2600 | 2085/2135/2215/2375/2665 | |||
| CDE62 | 1990/2040/2120/2280/2570 | 2040/2090/2170/2330/2620 | 2105/2155/2235/2395/2685 | |||||
