Name: SMTCL CNC Verticaal Bewerkingscentrum VMC850Q Draaicentrum Fressmasjien
Brand: Shanghai HD M&E Tech Co., Ltd.
SKU: VMC850 Q
Price: Onderhandelbaar USD
Availability: InStock

Huis > producten > CNC Verticaal Machinaal bewerkend Centrum >

SMTCL CNC Verticaal Bewerkingscentrum VMC850Q Draaicentrum Fressmasjien

Verticaal CNC-draaicentrum met hoge stijfheid

Versatile CNC-freesboormachine

CNC draaien veelzijdig machine gereedschap

Plaats van herkomst:

China

Merknaam:

SMTCL/SYMG

Certificering:

ISO certification

Modelnummer:

VMC850 Q

Neem contact met ons op

Vraag een offerte

SMTCL CNC Verticaal Bewerkingscentrum VMC850Q Draaicentrum Fressmasjien

Productgegevens

Brandnaam:

SMTCL

Asversmalling::

BT2vrijwilligerswerk

Type::

Verticaal

CNC Controlesysteem::

FANUC, Siemens

Voersnelheid (mm/min)::

1 - 20000 mm/min

Het plaatsen Nauwkeurigheid (mm)::

0,006

Herhaalbaarheid (X/Y/Z) (mm)::

0,004

De Macht van de asmotor (kW)::

7.5/11

De Capaciteit van het hulpmiddeltijdschrift::

Afmetingen ((L*W*H)::

2400x3125x2840mm

X-asverkeer:

850 mm

Y asreis:

500 mm

Z-as Reizen:

540 mm

Betaling en verzendvoorwaarden

Min. bestelaantal

1 set

Prijs

Onderhandelbaar

Verpakking Details

Het houten geval, Tinboomstam, Andere zeewaardige verpakking

Levertijd

45-60 dagen

Betalingscondities

L/C, T/T, Western Union

Levering vermogen

50 reeksen per maand

VERWANTE PRODUCTEN

Video

Economisch CNC Verticaal Bewerkingscentrum M800 3 Assen CNC Freesmachine Syntec Controller VMC Machine

Vind de beste prijs

Video

4 Assen Boring Tapping Center DTC500 CNC Verticale Verwerking FANUC CNC Freesmachine

Vind de beste prijs

Video

SMTCL Verticale boormachine DTC500 Efficiënt CNC-boorcentrum

Vind de beste prijs

Video

SMTCL VMC850Q 3-assig verticaal bewerkingscentrum CNC freesmachine 4-assig CNC verticaal bewerkingscentrum

Vind de beste prijs

Neem contact met ons op

+8613916455787

sales@huidijd.com

86-021-61195255

Contact opnemen

Productbeschrijving

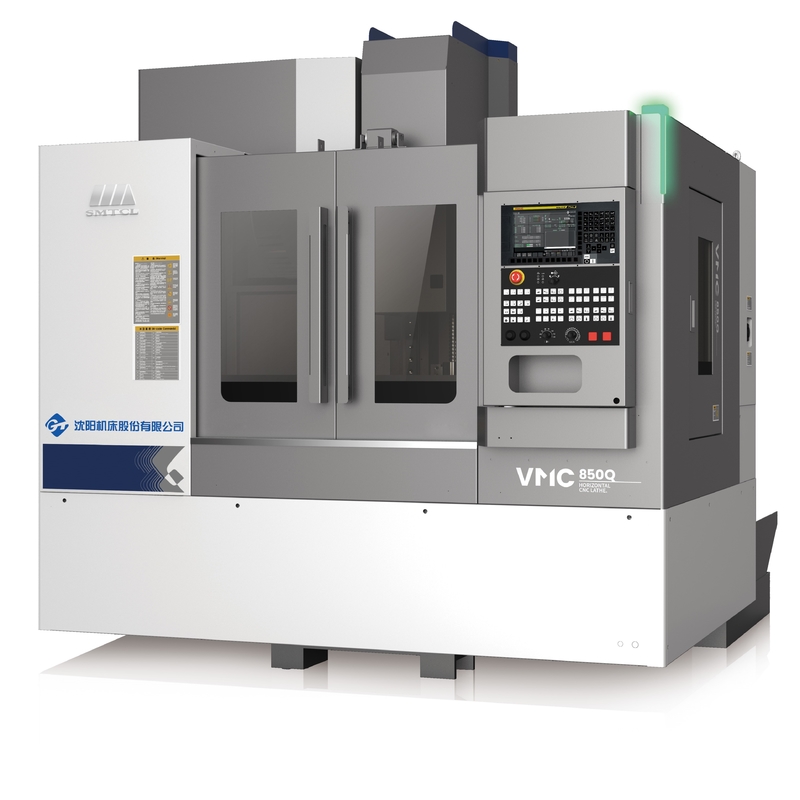

VMC850Q Verticaal bewerkingscentrum
Deze nieuwe generatie VMC850Q verticale bewerkingscentrum neemt verticale frame lay-out, cross slide structuur, hoge stijve haring kolom, omgekeerde trapezium spindel doos, lage zwaartepunt,hoge stijve bed, drie-assige rolgeleiderrail, om de machine te verzekeren van een goede loopnauwkeurigheid, hoge sterkte en uitstekende precisie stabiliteit; De machine structuur is eenvoudig en compact, de vloeroppervlakte is klein,is bevorderlijk voor de montage van automatische lijnen; kan oppervlak frezen, boren, boren, reaming, 2D en 3D oppervlaktebewerking, tappen en andere processen van de integratie van hoge precisie bewerking.hoge snelheid en hoge efficiëntie, intelligent en stabiel.

Een overzicht van de kenmerken

1,Hoge stijfheid en hoge stabiliteit

* Geïntegreerd gietbed met hoge sterkte

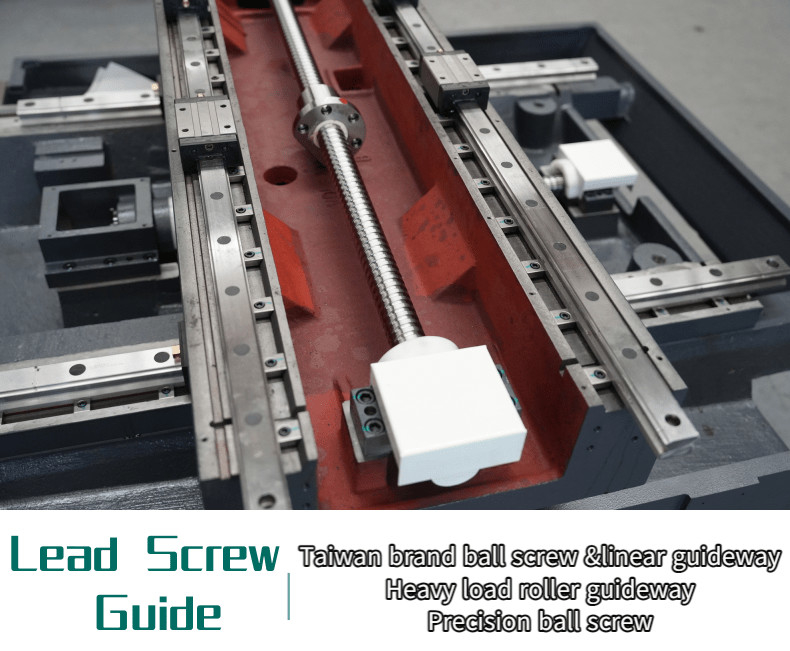

* Drieassige rolgeleider van klasse P

* Lange span haringbeen kolom

2,Goede nauwkeurigheid en nauwkeurigheidsbehoud

* C3 voorgetrokken loodschroef

* Thermische symmetrie technologie

* Technologie voor foutcompensatie

3Veiligheid, milieubescherming, efficiënte productiviteit

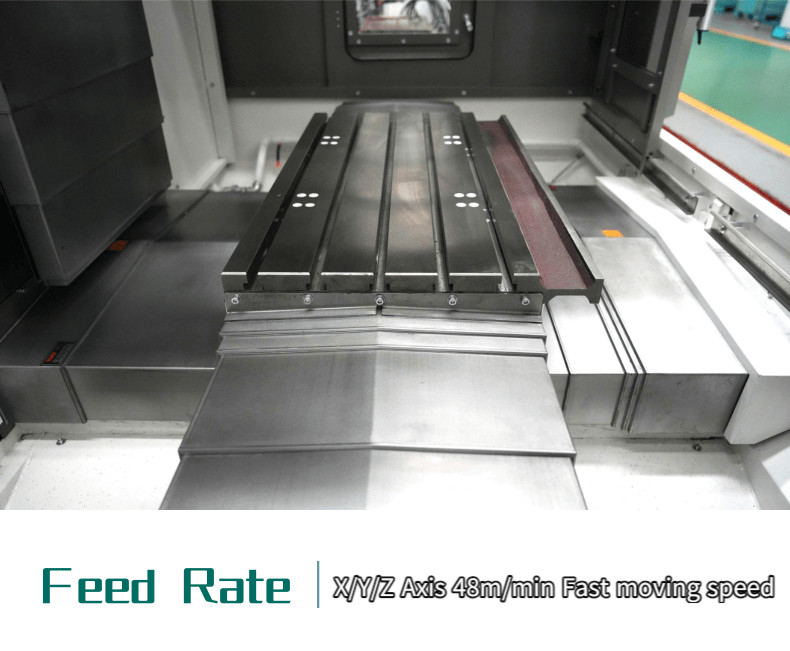

* Drieassige snelle schakeling 48 m/min

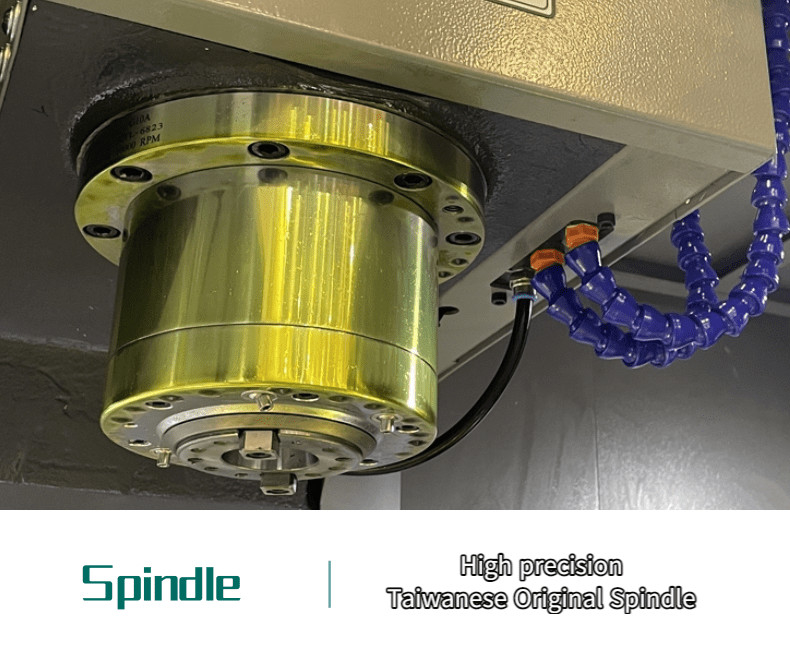

* Directe spindel 12000 RPM

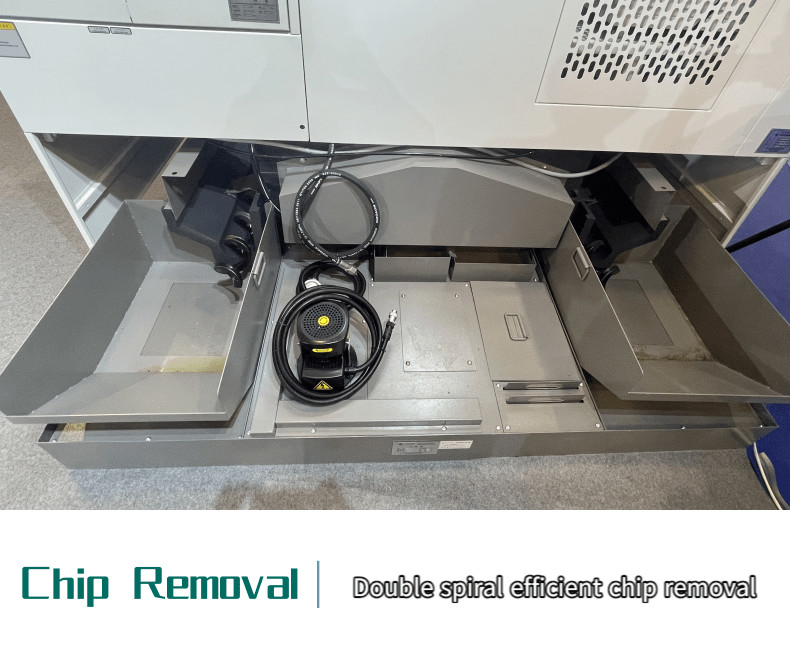

* Bed dubbele spiraalchip-extractor

SMTCL CNC Verticaal Bewerkingscentrum VMC850Q Draaicentrum Fressmasjien 2

GESPECIFICATIEEN van het product

Hoofdtechnische specificaties

Belangrijkste technische parameters

Artikel 1		Eenheid	Specificaties
Capaciteit	X-asverkeer	mm	850
	Y-asreizen	mm	500
	Z-asreizen	mm	540
	Spindel neus naar tafeloppervlak	mm	120-660
	Spindel neus naar kolomoppervlak	mm	640
Werktafel	Tafelgrootte (L×W)	mm	1000 × 500
	Maximale belasting op de tafel	kg	600
	T-slotgrootte	mm	18 × 5
Spindel	Spindel snelheid	rpm	10000
	Spindelconic/spindelstaaf	mm	7/24 koppel
	Spindelconic/spindelstaaf	mm	BT2vrijwilligerswerk
	Spindelmotor	kw	7.5/11
	Maximaal uitgangsmoment	N.m.	35.8/70
	Spindeldrijftype		Synchrone tandband
Voerpercentage	X,Y,Z snel doortrekken	M/min	48/48/48
Voerpercentage	Maximaal snijvoedsel	M/min	20

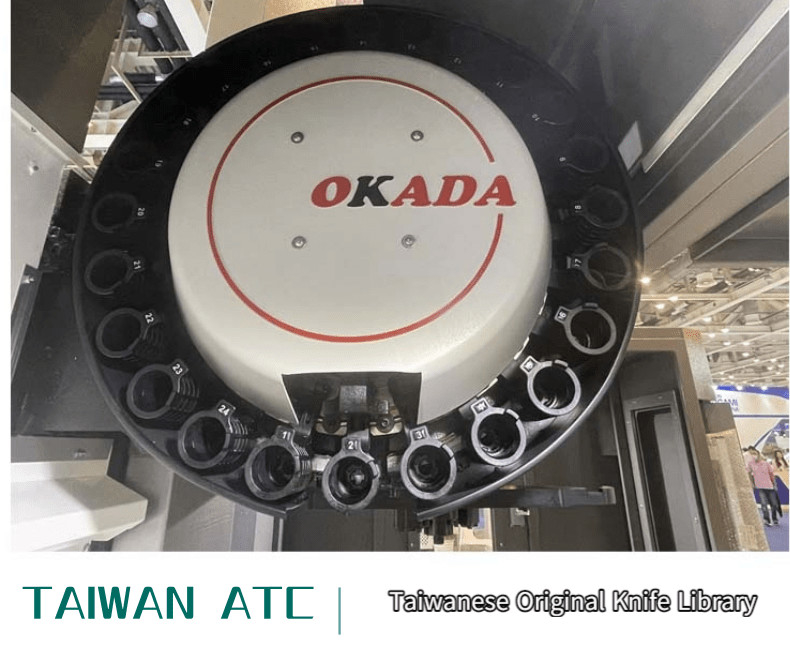

A.T.C.	Werktuigopslagcapaciteit	pc	Armtype 24
	Maximale werktuigdiameter	mm	150(80)
	Maximale lengte van het werktuig	mm	250
	Tijd voor het vervangen van gereedschap ((T-T)	sec.	2.5
Precisiteit	Positioneringsnauwkeurigheid X/Y/Z	mm	0.008/0.006/0.006
Precisiteit	Herhaalbaarheidspositie X/Y/Z	mm	0.005/0.004/0.004
Andere	Algemene afmetingen ((L×WxH)	mm	2400×3125×2840
	Netto gewicht van de machine	kg	5100
	Totaal vermogen	KVA	18

Standaard

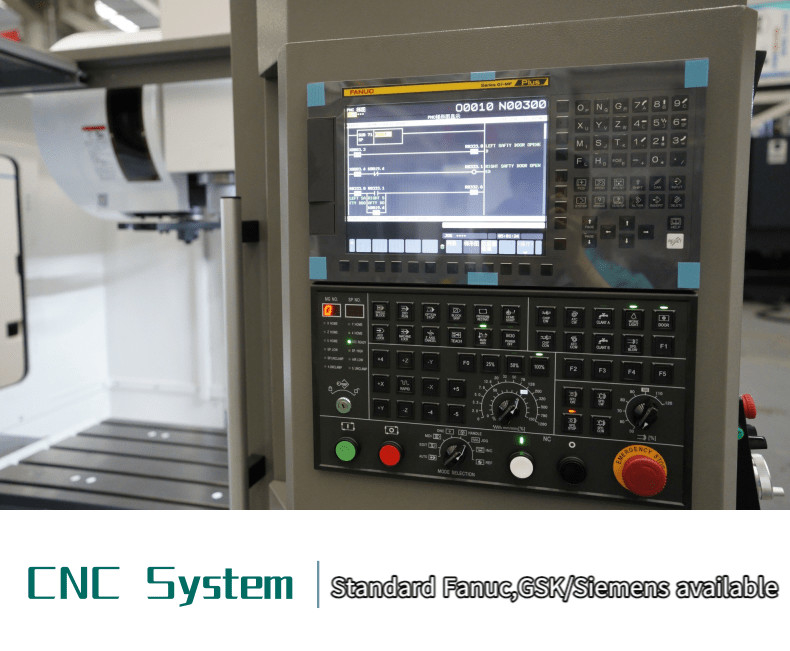

1. FANUC OI-MF TYPE ((5)β besturingssysteem 2. 10000 RPM spindle, gordel aangesloten 3. 24 schijf manipulator gereedschapsmagazin 4. Watertank + bed spoelchip 5. Clean air gun, werklicht, waarschuwingslicht

Facultatief

1. Fanuc Oi-MF TAPE (')systeem2. Fanuc Oi-MF TAPEsysteem3. Siemens 828D CNC-systeem 4. Directe aansluiting 12000 RPM mechanische spindel 5. 16000 RPM, 24000 gemotoriseerde spindel 6. 4e as draaitafel 7. Koeling binnen 2MPa, 3MPa,5MPa,7MPa 8. Olie-water scheider 9.Verwijder van ketenchippen 10. schoonmaakwaterpistool 11. inspectie van gereedschap en werkstuk 12.automatische deur13Veiligheidsdeur slot 14. Elektriciteitskast en airconditioning

Hoofdnauwkeurigheid

De nauwkeurigheid van de machine implementeert de aanvaardingsnorm GB/T18400.2-2010

Inspectiepunten		Fabrieksnorm
Bewerkingsnauwkeurigheid		IT6
Positioneringsnauwkeurigheid	X-as (mm)	0.008
	Y-as (mm)	0.006
	Z-as (mm)	0.006
Herhalingspositie-nauwkeurigheid	X-as (mm)	0.005
	Y-as (mm)	0.004
	Z-as (mm)	0.004

Hoofdconfiguratie

Hoofdconfiguratie van de werktuigmachine en lijst van aangekochte onderdelen

Artikel 1	Specificaties	Merken	Opmerkingen
CNC-systeem	FANUC Oi-MF PLUS TYPE (5)	FANUC
Hoofdmotor	De in bijlage I vermelde gegevens worden gebruikt voor de beoordeling van de kwaliteit van het product.	FANUC
X-asmotor	βiSc 12/3000-B	FANUC
Y-asmotor	βiSc 12/3000-B	FANUC
Z-asmotor	De in punt 6.2.2.4 van dit reglement bedoelde vergunningen zijn van toepassing:	FANUC
X-as schroeflagers	30 × 62 × 15	NSK/FAG/NACHI/NTN
Y-as schroeflagers	30 × 62 × 15	NSK/FAG/NACHI/NTN
Schroeflagers op de Z-as	30 × 62 × 15	NSK/FAG/NACHI/NTN
met een diameter van niet meer dan 50 mm	φ40×16,C3	THK/PMI/HIWN
met een vermogen van meer dan 50 W	φ40×16,C3	THK/PMI/HIWN
met een gewicht van niet meer dan 10 kg	φ40×16,C3	THK/PMI/HIWN
X-as leidwijze	35	THK/REXROTH/PMI/HIWN
Y-as leidwijze	45	THK/REXROTH/PMI/HIWN
Z-as leidwijze	45	THK/REXROTH/PMI/HIWN

Verwerkingszaak

Waarom u ons kiest

◆ Hoogwaardig gevoel voor kwaliteit, de wensen van de klant komen op de eerste plaats

◆ 30 jaar + R & D geschiedenis, het bedrijf is opgericht in 1993

◆ Hoogtechnologische fabrikant met onderzoeks- en ontwerpcapaciteit

◆ Een stabiel en volwassen leveringssysteem

◆ Jonge actieve verkopers en ingenieurs voor instant services ((24 uur online)

◆ Verbetering van het mechanisme volgens ergonomie en gemakkelijk onderhoud

◆ Ons ontwerpprincipe: eenvoudig onderhoud en installatie, lage onderhoudskosten, geen invloed op de productie

Over ons

Welkom bij ons.
Shanghai HD M&E Tech Co., Ltd is gevestigd in Shanghai, China. We zijn gespecialiseerd in CNC draaibank, verticaal bewerkingscentrum, horizontaal bewerkingscentrum, gangbewerkingscentrum, vijfassig bewerkingscentrum,met een vermogen van niet meer dan 10 WDe kwaliteit en technologie van de producten hebben het internationale geavanceerde niveau bereikt.

Onze fabriek heeft meer dan 80 jaar geschiedenis in de productie van werktuigmachines.Ze zijn een van de leiders van de Chinese machine tool industrie en de grootste machine tool productie in ChinaDe productie van werktuigmachines omvat auto's, luchtvaart, nieuwe energie, bouwmachines, schepen, pompkleppen, lagers, 3C-elektronica, malen en andere industrieën.We nemen de missie van het verstrekken van de machine tools met toonaangevende technologie, hoge kwaliteit en goede service aan onze klanten over de hele wereld!

Onze fabriek

Veelgestelde vragen

Q1. Bent u een handelsonderneming of een productiebedrijf?

We zijn een productiebedrijf.

Q2. Wat zijn de belangrijkste producten van uw bedrijf?
We zijn gespecialiseerd in allerlei soorten machines, zoals CNC-draaienmachine, CNC-freesmachine, verticaal bewerkingscentrum, conventionele draaienmachine, boormachine, radiële boormachine, enzovoort.

Q3. Kunt u aangepaste machine of SPM (special purpose machine) leveren?
Ja, we leveren slimme CNC oplossingen voor onze klant om de efficiëntie te verhogen.

Q4: Wat zijn uw garantievoorwaarden?
Wij leveren een vervanging voor onderdelen die blijken defect te zijn voor een periode van 12 maanden,
te beginnen met de datum van de vrachtbrief van de machine.
Q5. Wat zijn de diensten?
Pr-sales:oplossingen op maat, planning en ontwerp;persoonlijke service
Naverkoop: 7 dagen 24 uur lijnservice, installatie op afstand, koppeling met klantsoftware
V6: Waarom uw bedrijf?
Producten uit de ontwikkeling, het ontwerp, de vervaardiging en de montage van het gehele productieproces zijn:
Het is de meest betrouwbare garantie dat de productie tussen fabrieken met een volledige productieketen wordt uitgevoerd.
V7: Kan uw bedrijf het technische personeel naar ons bedrijf sturen en onze werknemers naar het buitenland leiden?
Wanneer de machines op de installatieplaats van de koper aankomen, kunnen wij tijdig mechanische en elektrische ingenieurs sturen om volgens het schema van de koper te installeren.Dit alles kan worden geciteerd en vermeld in het contractDe verkoper zal met de koper samenwerken om de visa en de installatie voorbereiding te verzorgen voordat hij naar het buitenland gaat.
V8: Wat zijn de betalingsvoorwaarden?
T/T 30% eerste betaling bij bestelling, 70% saldo vóór verzending.
